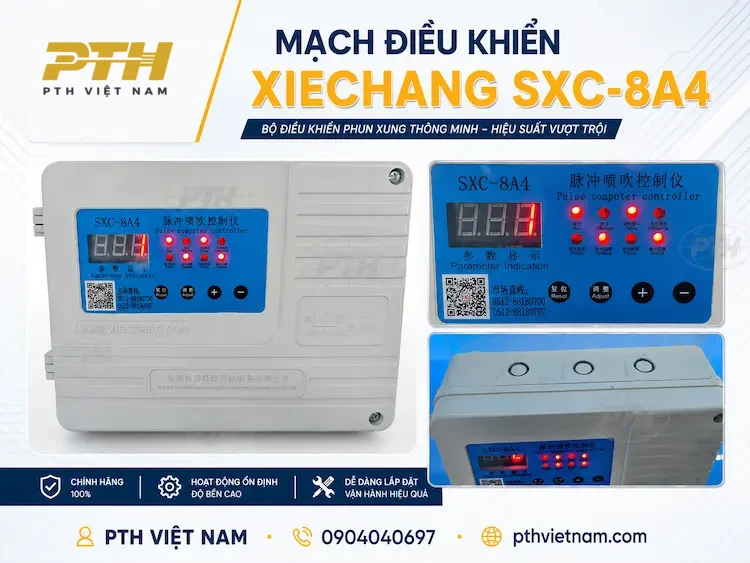

Mạch Xiechang SXC-X8A4 là bộ điều khiển tuần tự chuyên dùng để cấp tín hiệu cho coil của van rũ bụi trong hệ thống lọc bụi túi vải. Thiết bị có thể quản lý từ 8 đến 48 van, phù hợp với buồng lọc quy mô nhỏ, trung bình và các hệ thống nhiều hàng van.
SXC-X8A4 sử dụng màn hình số để cài đặt thông số và theo dõi trình tự đầu ra. Mạch còn được trang bị mạch chống nhiễu, giúp hạn chế kích hoạt sai khi lắp gần biến tần, động cơ công suất lớn hoặc thiết bị điện công nghiệp.
PTH Việt Nam cung cấp đồng bộ mạch điều khiển van rũ bụi, van rũ bụi khí nén, màng van rũ bụi và phụ kiện phục vụ hệ thống lọc bụi công nghiệp.
Mạch Xiechang SXC-X8A4 là gì?
SXC-X8A4 là bộ điều khiển xung có nhiệm vụ kích hoạt lần lượt từng van rũ bụi theo thông số được cài đặt.
Chu trình cơ bản gồm:
- Mạch cấp điện cho van thứ nhất.
- Van mở theo độ rộng xung đã cài.
- Mạch ngắt đầu ra và chờ theo khoảng nghỉ.
- Van tiếp theo được kích hoạt.
- Sau kênh cuối, thiết bị chờ theo thời gian chu kỳ.
- Chu trình làm sạch mới bắt đầu.
Số kênh hoạt động có thể điều chỉnh tại hiện trường để phù hợp với số van thực tế, không bắt buộc sử dụng toàn bộ đầu ra của phiên bản đã chọn.
Thông số kỹ thuật mạch Xiechang SXC-X8A4
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | Xiechang |
| Model | SXC-X8A4 |
| Loại thiết bị | Bộ điều khiển xung trực tuyến |
| Phiên bản đầu ra | 8, 16, 24, 32, 40 hoặc 48 kênh |
| Số kênh hoạt động | Điều chỉnh theo số van thực tế |
| Nguồn điện đầu vào | AC220V ±10%, 50–60Hz |
| Điện áp đầu ra | DC24V |
| Dòng điện đầu ra | 1,5A |
| Độ rộng xung | 0,02–2,55 giây |
| Cài đặt xuất xưởng của xung | 0,08 giây |
| Khoảng nghỉ giữa các van | 1–255 giây |
| Cài đặt xuất xưởng của khoảng nghỉ | 10 giây |
| Thời gian chu kỳ | 0–255 phút |
| Cấp bảo vệ | IP65 |
| Nhiệt độ làm việc | -20°C đến +50°C |
| Độ ẩm tương đối | Không quá 85% |
| Chế độ rũ | Theo thời gian; tùy chọn theo chênh áp |
| Hiển thị | Màn hình số độ sáng cao |
| Lắp đặt | Vị trí cố định, tránh rung mạnh |
Các phiên bản mạch Xiechang SXC-X8A4
SXC-X8A4 được cung cấp theo sáu cấu hình đầu ra:
| Phiên bản | Số van tối đa | Ứng dụng tham khảo |
|---|---|---|
| SXC-X8A4-8 | 8 van | Silo, thiết bị lọc bụi cục bộ |
| SXC-X8A4-16 | 16 van | Buồng lọc nhỏ |
| SXC-X8A4-24 | 24 van | Hệ thống lọc bụi trung bình |
| SXC-X8A4-32 | 32 van | Buồng lọc nhiều hàng túi |
| SXC-X8A4-40 | 40 van | Hệ thống lọc bụi trung tâm |
| SXC-X8A4-48 | 48 van | Hệ thống công suất lớn |
Khi lựa chọn, nên dự phòng thêm một số kênh nếu nhà máy có kế hoạch mở rộng số van trong tương lai.
Nguyên lý hoạt động của mạch Xiechang SXC-X8A4
Điều khiển tuần tự theo thời gian
Ở chế độ tiêu chuẩn, mạch kích hoạt từng van theo ba thông số chính:
- Độ rộng xung: thời gian coil được cấp điện.
- Khoảng nghỉ: thời gian chờ giữa hai van.
- Thời gian chu kỳ: khoảng nghỉ sau khi toàn bộ van đã hoạt động.
SXC-X8A4 có độ rộng xung cài từ 0,02–2,55 giây, khoảng nghỉ từ 1–255 giây và chu kỳ từ 0–255 phút.
Điều khiển rũ theo chênh áp
Thiết bị hỗ trợ tùy chọn rũ bụi theo tín hiệu chênh áp. Khi sức cản qua túi lọc đạt ngưỡng cài đặt, bộ điều khiển mới bắt đầu chu trình làm sạch.
Phương án này giúp:
- Hạn chế rũ bụi khi túi còn sạch.
- Giảm tiêu hao khí nén.
- Giảm số lần hoạt động của màng van.
- Duy trì chênh áp ổn định hơn.
- Phù hợp với tải bụi thay đổi theo sản lượng.
Ưu điểm của mạch Xiechang SXC-X8A4
Điều khiển linh hoạt 8–48 van
Nhiều phiên bản đầu ra giúp SXC-X8A4 phù hợp với cả thiết bị lọc bụi nhỏ và hệ thống nhiều hàng van.
Đầu ra DC24V–1,5A
Đầu ra dòng cao hỗ trợ coil van rũ bụi 24VDC. Trước khi đấu nối, cần kiểm tra điện áp và dòng định mức trên tem coil.
Vỏ bảo vệ IP65
Cấp bảo vệ IP65 giúp hạn chế bụi xâm nhập và chống tia nước khi thiết bị được lắp đặt, đi cáp và làm kín đúng kỹ thuật.
Thiết bị vẫn nên được bố trí tại vị trí:
- Không ngập nước.
- Tránh nguồn nhiệt lớn.
- Không rung mạnh.
- Thuận tiện kiểm tra và bảo trì.
Khả năng chống nhiễu
Mạch chống nhiễu giúp giảm nguy cơ phát tín hiệu sai khi thiết bị hoạt động gần biến tần hoặc động cơ công suất lớn.
Màn hình số dễ cài đặt
Màn hình độ sáng cao hỗ trợ cài đặt thông số và quan sát thứ tự kênh đang hoạt động mà không cần kết nối máy tính.
Mạch SXC-X8A4 phù hợp với hệ thống nào?
Mạch Xiechang SXC-X8A4 phù hợp với:
- Hệ thống lọc bụi nhà máy thép.
- Nhà máy xi măng.
- Dây chuyền khai khoáng.
- Nhà máy sinh khối.
- Hệ thống lọc bụi gỗ.
- Nhà máy hóa chất.
- Hệ thống vận chuyển khí động.
- Buồng lọc sử dụng từ 8 đến 48 van 24VDC.
Các nhóm ứng dụng trên được Xiechang liệt kê cho dòng SXC-X8A4.
So sánh SXC-X8A4 và SXC-5A1
| Tiêu chí | SXC-X8A4 | SXC-5A1 |
|---|---|---|
| Số đầu ra | 8–48 kênh | Theo phiên bản 8 hoặc 24 kênh |
| Điện áp đầu ra | DC24V | DC24V |
| Dòng đầu ra | 1,5A | 1,2A |
| Độ rộng xung | 0,02–2,55 giây | 0,01–99,99 giây |
| Khoảng nghỉ | 1–255 giây | 1–9.999 giây |
| Chu kỳ | 0–255 phút | 0–9.999 phút |
| Cấp bảo vệ | IP65 | Theo cấu hình |
| Chống nhiễu | Có | Theo thiết kế sản phẩm |
| Phù hợp | Hệ thống 8–48 van | Hệ thống cần dải thời gian rộng |
Với hệ thống cần độ rộng xung và khoảng nghỉ rất lớn, có thể tham khảo mạch Xiechang SXC-5A1.
Cách chọn mạch Xiechang SXC-X8A4
Trước khi đặt hàng cần xác nhận:
- Tổng số van cần điều khiển.
- Số kênh dự phòng.
- Điện áp coil phải là 24VDC.
- Dòng điện của từng coil.
- Chế độ rũ theo thời gian hay chênh áp.
- Nguồn điện AC220V tại tủ.
- Điều kiện bụi, độ ẩm và rung.
- Yêu cầu CO, CQ và tài liệu kỹ thuật.
Nếu hệ thống sử dụng coil 220VAC, không được đấu trực tiếp vào đầu ra DC24V của SXC-X8A4.
Hướng dẫn cài đặt mạch SXC-X8A4
Cài độ rộng xung
Giá trị xuất xưởng là 0,08 giây. Tuy nhiên, thông số thực tế cần được hiệu chỉnh theo:
- Model và kích thước van.
- Chiều dài túi lọc.
- Số túi trên mỗi van.
- Áp suất động trong ống góp.
- Kích thước lỗ phun và venturi.
Cài khoảng nghỉ giữa các van
Giá trị xuất xưởng là 10 giây. Khoảng nghỉ phải đủ để áp suất ống góp hồi phục trước khi van tiếp theo mở.
Nếu van đầu xả mạnh nhưng van cuối yếu, cần kiểm tra:
- Khoảng nghỉ quá ngắn.
- Đường cấp khí nhỏ.
- Ống góp thiếu thể tích.
- Máy nén không đủ lưu lượng.
- Hệ thống có rò khí.
Cài thời gian chu kỳ
Chu kỳ bằng 0 có thể được sử dụng cho chế độ làm sạch liên tục theo cấu hình thiết bị; giá trị lớn hơn tạo khoảng nghỉ giữa các vòng rũ.
Nên hiệu chỉnh theo chênh áp thực tế, không chỉ dựa vào tiếng xả của van.
Bảng chẩn đoán lỗi mạch Xiechang SXC-X8A4
| Hiện tượng | Nguyên nhân khả nghi | Hướng kiểm tra |
|---|---|---|
| Mạch không lên nguồn | Mất AC220V hoặc bảo vệ ngắt | Đo nguồn đầu vào |
| Một kênh không hoạt động | Dây, terminal hoặc đầu ra lỗi | Đo DC24V tại kênh |
| Van không mở | Coil, pilot hoặc màng van lỗi | Kiểm tra lần lượt điện và khí |
| Coil cháy | Sai điện áp hoặc quá tải | Kiểm tra tem coil |
| Van cuối xả yếu | Khoảng nghỉ quá ngắn | Đo áp suất động |
| Mạch chạy sai thứ tự | Đấu nhầm dây | Đối chiếu van và terminal |
| Tự kích hoạt bất thường | Nhiễu điện hoặc tiếp đất kém | Kiểm tra dây và nguồn nhiễu |
| ΔP không giảm | Van yếu, túi tắc hoặc ống thổi sai | Kiểm tra toàn bộ hệ rũ |
Xem thêm: Lỗi hệ thống lọc bụi – chẩn đoán và xử lý.
Vì sao mua mạch Xiechang SXC-X8A4 tại PTH Việt Nam?
PTH Việt Nam hỗ trợ:
- Xác nhận phiên bản 8–48 kênh.
- Kiểm tra số lượng van thực tế.
- Đối chiếu coil 24VDC.
- Tư vấn độ rộng xung và khoảng nghỉ.
- Hỗ trợ kết nối tín hiệu chênh áp.
- Cung cấp van, coil và màng van đồng bộ.
- Hướng dẫn đấu nối và chạy thử.
- Chuẩn bị CO, CQ theo điều kiện đơn hàng.
Xem thông tin tại Nhà phân phối Xiechang tại Việt Nam.
Sản phẩm và tài liệu liên quan
Câu hỏi thường gặp về mạch Xiechang SXC-X8A4
SXC-X8A4 điều khiển được bao nhiêu van?
Thiết bị có các phiên bản 8, 16, 24, 32, 40 và 48 đầu ra. Số kênh hoạt động có thể điều chỉnh theo số van thực tế.
Nguồn điện đầu vào là bao nhiêu?
SXC-X8A4 sử dụng nguồn AC220V ±10%, tần số 50–60Hz.
Điện áp đầu ra của mạch là bao nhiêu?
Thiết bị có đầu ra DC24V, dòng điện 1,5A.
Độ rộng xung điều chỉnh được bao nhiêu?
Dải điều chỉnh từ 0,02–2,55 giây; giá trị xuất xưởng là 0,08 giây.
Khoảng nghỉ giữa hai van là bao nhiêu?
Khoảng nghỉ cài được từ 1–255 giây; giá trị xuất xưởng là 10 giây.
SXC-X8A4 có điều khiển theo chênh áp không?
Có tùy chọn làm sạch theo tín hiệu chênh áp ngoài chế độ rũ tuần tự theo thời gian.
SXC-X8A4 có đạt IP65 không?
Có. Nhà sản xuất công bố vỏ thiết bị đạt IP65, phù hợp môi trường công nghiệp nhiều bụi khi lắp đặt và làm kín đúng kỹ thuật.
Có thể dùng SXC-X8A4 với coil 220VAC không?
Không đấu trực tiếp coil 220VAC vào đầu ra DC24V. Cần thay coil tương thích hoặc lựa chọn bộ điều khiển có điện áp đầu ra phù hợp.
Liên hệ báo giá mạch Xiechang SXC-X8A4
Khách hàng nên gửi ảnh mạch cũ, số lượng van, điện áp coil và chế độ vận hành để PTH Việt Nam kiểm tra đúng phiên bản.
