Cách tính lưu lượng gió cho hệ thống hút bụi công nghiệp

Trong thiết kế hệ thống hút bụi công nghiệp, việc xác định lưu lượng gió (Air Flow Rate) là yếu tố quan trọng quyết định hiệu quả thu gom bụi. Nếu tính toán sai lưu lượng, hệ thống có thể gặp nhiều vấn đề như hút bụi kém, tiêu tốn điện năng hoặc nhanh xuống cấp. Bài viết này sẽ hướng dẫn chi tiết cách tính lưu lượng gió cho hệ thống hút bụi theo phương pháp kỹ thuật đang được áp dụng phổ biến trong các nhà máy xi măng, thép, thức ăn chăn nuôi và nhiều ngành công nghiệp khác.

Lưu lượng gió trong hệ thống hút bụi là gì?

Lưu lượng gió là thể tích không khí được hút qua hệ thống trong một đơn vị thời gian.

Đơn vị phổ biến:

• m³/h

• m³/s

• CFM (cubic feet per minute)

Trong hệ thống lọc bụi công nghiệp, lưu lượng gió quyết định:

• hiệu quả hút bụi

• kích thước quạt hút

• kích thước thiết bị lọc bụi.

Vì sao phải tính đúng lưu lượng gió?

Một hệ thống hút bụi được thiết kế đúng lưu lượng sẽ giúp:

1. Hút bụi hiệu quả

Lưu lượng đủ lớn giúp thu gom bụi ngay tại nguồn phát sinh.

2. Giảm tiêu thụ điện năng

Nếu lưu lượng quá lớn, quạt sẽ tiêu tốn điện năng không cần thiết.

3. Tăng tuổi thọ hệ thống

Thiết kế đúng giúp:

• giảm mài mòn đường ống

• giảm tải quạt

• tăng tuổi thọ túi lọc.

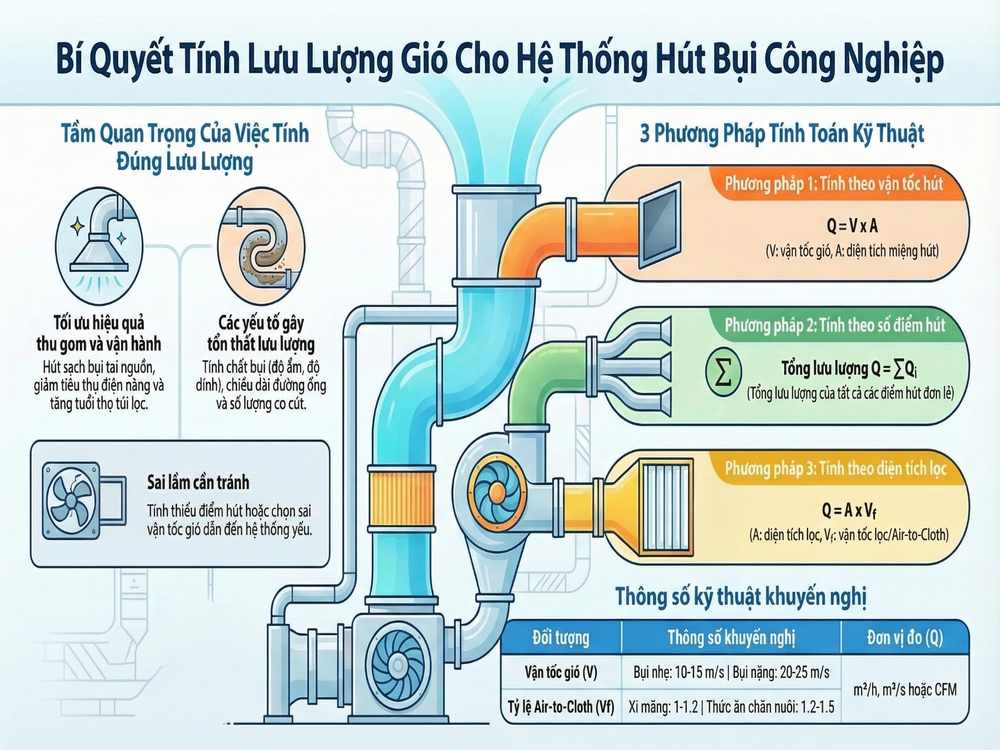

Các phương pháp tính lưu lượng gió phổ biến

Trong thực tế thiết kế, có 3 phương pháp tính lưu lượng gió phổ biến.

Phương pháp 1: Tính theo vận tốc hút bụi

Đây là phương pháp phổ biến nhất.

Công thức:

Q = V × A

Trong đó:

Ví dụ tính toán

Một miệng hút có kích thước:

0.5m × 0.4m

Diện tích:

A = 0.2 m²

Vận tốc hút bụi:

V = 18 m/s

Lưu lượng gió:

Q = 18 × 0.2 = 3.6 m³/s

Quy đổi:

3.6 × 3600 = 12.960 m³/h

Vận tốc gió khuyến nghị cho từng loại bụi

Phương pháp 2: Tính theo số điểm hút bụi

Trong nhiều nhà máy, hệ thống có nhiều điểm hút bụi.

Công thức:

Q = ΣQi

Trong đó:

Qi = lưu lượng của từng điểm hút.

Ví dụ

Một hệ thống có:

• 3 điểm hút 4.000 m³/h

• 2 điểm hút 2.500 m³/h

Tổng lưu lượng:

Q = (3 × 4000) + (2 × 2500)

Q = 17.000 m³/h

Phương pháp 3: Tính theo diện tích lọc

Phương pháp này dùng khi thiết kế lọc bụi túi vải (hệ thống lọc bụi túi vải) filter.

Công thức:

Q = A × Vf

Trong đó:

Vận tốc lọc phổ biến

Ví dụ thiết kế hệ thống lọc bụi túi vải

Giả sử:

• Diện tích lọc: 600 m²

• Air to Cloth: 1.1

Lưu lượng:

Q = 600 × 1.1

Q = 39.600 m³/h

Các yếu tố ảnh hưởng đến lưu lượng gió

1. Tính chất bụi

Các yếu tố ảnh hưởng:

• kích thước hạt

• độ ẩm

• tính dính.

2. Chiều dài đường ống

Đường ống dài sẽ gây:

• tổn thất áp suất lớn.

3. Số lượng co và cút

Nhiều co cút sẽ làm giảm lưu lượng gió thực tế.

Những sai lầm khi tính lưu lượng gió

Các lỗi thiết kế phổ biến gồm:

• tính thiếu điểm hút

• chọn vận tốc gió sai

• không tính tổn thất áp suất.

Những sai lầm này có thể khiến hệ thống:

• hút bụi yếu

• tốn điện

• nhanh hỏng.

Việc tính toán lưu lượng gió là bước quan trọng trong thiết kế hệ thống hút bụi công nghiệp. Một hệ thống được thiết kế đúng lưu lượng sẽ giúp:

• nâng cao hiệu quả lọc bụi

• giảm chi phí vận hành

• tăng tuổi thọ thiết bị.
