Blowpipe thiết kế sai gây giảm hiệu quả rũ bụi trong hệ thống lọc bụi túi vải như thế nào?

Blowpipe lọc bụi là ống phân phối khí nén từ van rũ bụi đến các túi lọc trong hệ thống lọc bụi túi vải (hệ thống lọc bụi túi vải). Bộ phận này có vai trò cực kỳ quan trọng trong quá trình rũ bụi, bởi nó quyết định cách khí nén được phân bố đến từng túi lọc.

Nếu thiết kế blowpipe lọc bụi túi vải không đúng, khí nén có thể phân bố không đều, lực rũ bụi không đủ mạnh hoặc tiêu tốn quá nhiều khí nén. Đây là một trong những nguyên nhân phổ biến khiến nhiều hệ thống lọc bụi hoạt động kém hiệu quả, chênh áp tăng cao và tuổi thọ túi lọc giảm.

Vì vậy, việc hiểu rõ nguyên lý và các lỗi thường gặp trong thiết kế ống thổi rũ bụi (blowpipe) là yếu tố quan trọng giúp tối ưu hiệu suất của hệ thống lọc bụi công nghiệp.

Blowpipe lọc bụi là gì trong hệ thống lọc bụi túi vải?

Blowpipe lọc bụi là ống dẫn và phân phối khí nén được lắp phía trên hàng túi lọc trong hệ thống lọc bụi túi vải.

Chức năng chính của blowpipe gồm:

• dẫn khí nén từ van rũ bụi

• phân phối khí đến từng túi lọc

• tạo xung áp lực để rũ bụi

Khi hệ thống rũ bụi hoạt động, khí nén từ bình tích áp được phun qua van rũ bụi vào blowpipe và đi xuống túi lọc thông qua các lỗ phun.

Nếu blowpipe được thiết kế đúng, lực rũ bụi sẽ phân bố đều trên toàn bộ hệ thống túi lọc.

Nguyên lý hoạt động của blowpipe trong hệ thống rũ bụi

Quá trình rũ bụi bằng khí nén trong hệ thống lọc bụi túi vải diễn ra theo chu trình sau:

1. Bộ điều khiển kích hoạt van rũ bụi

2. Van mở trong khoảng 50 – 150 ms

3. Khí nén phun vào blowpipe

4. Khí đi qua venturi

5. Xung áp lực làm túi lọc rung

6. Lớp bụi cake rơi xuống phễu chứa bụi

Blowpipe đóng vai trò rất quan trọng trong việc đảm bảo:

• khí nén đến đúng vị trí túi lọc

• lực rũ bụi đủ mạnh

• khí nén phân bố đồng đều

Nếu thiết kế sai, toàn bộ hệ thống rũ bụi có thể hoạt động kém hiệu quả.

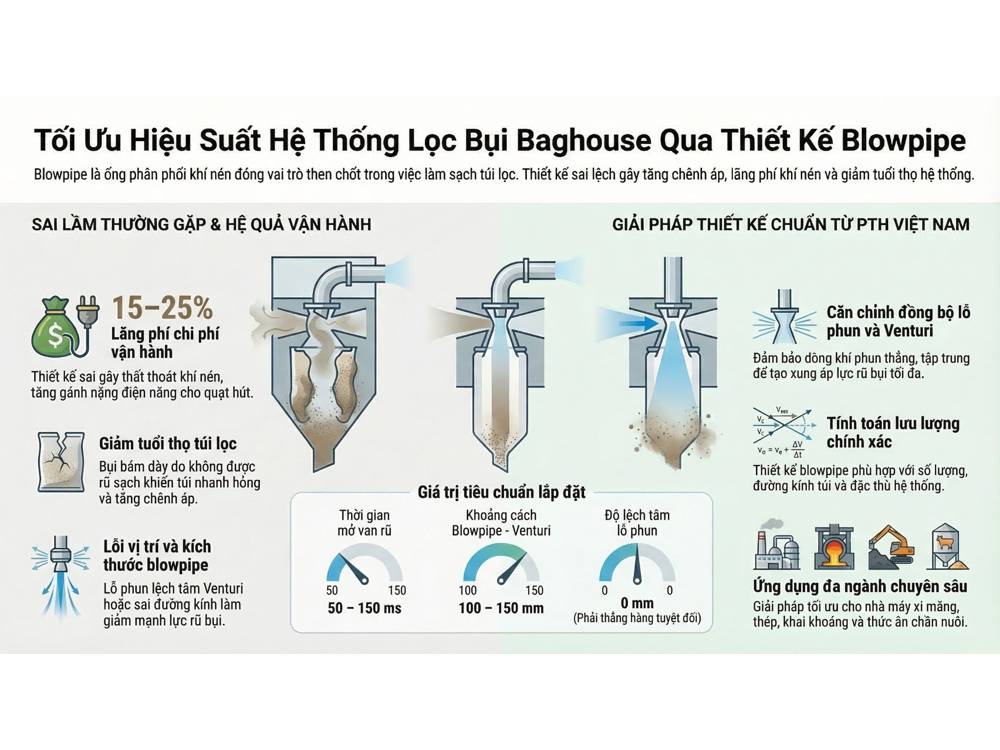

Các lỗi thiết kế blowpipe lọc bụi túi vải thường gặp

Trong thực tế vận hành, nhiều hệ thống lọc bụi gặp vấn đề do thiết kế blowpipe lọc bụi không đúng kỹ thuật.

Lỗ phun khí đặt sai vị trí

Nếu lỗ phun trên blowpipe không thẳng với venturi:

• dòng khí bị lệch

• lực rũ bụi giảm mạnh

Khi đó túi lọc không được làm sạch hiệu quả.

Đường kính blowpipe không phù hợp

Đường kính blowpipe ảnh hưởng trực tiếp đến lưu lượng và áp lực khí nén.

Nếu đường kính quá nhỏ:

• lưu lượng khí nén không đủ

• lực rũ bụi yếu

Nếu đường kính quá lớn:

• áp lực khí giảm

• xung khí không đủ mạnh

Khoảng cách blowpipe và venturi không đúng

Khoảng cách giữa blowpipe và venturi cần được thiết kế chính xác.

Khoảng cách phổ biến trong nhiều hệ thống:

100 – 150 mm

Nếu khoảng cách sai:

• khí nén không đi đúng vào venturi

• hiệu quả rũ bụi giảm

Các lỗ phun khí không đều

Nếu các lỗ phun trên blowpipe có kích thước hoặc khoảng cách không đồng đều:

• khí nén phân bố không đều

• một số túi được rũ mạnh, một số túi rũ yếu

Điều này làm hệ thống hoạt động không ổn định.

Hậu quả khi blowpipe lọc bụi thiết kế sai

Thiết kế blowpipe sai có thể gây ra nhiều vấn đề nghiêm trọng trong hệ thống lọc bụi túi vải.

Túi lọc không được rũ sạch

Khi lực rũ bụi không đủ:

• bụi bám dày trên túi lọc

• chênh áp hệ thống tăng cao

Tăng tiêu thụ điện năng

Chênh áp tăng khiến:

• quạt hút phải hoạt động mạnh hơn

• tiêu tốn nhiều điện năng

Tiêu hao khí nén lớn

Khí nén bị lãng phí khi blowpipe không phân phối khí đúng cách.

Trong nhiều nhà máy, chi phí khí nén có thể chiếm 15–25% chi phí vận hành hệ thống lọc bụi.

Giải pháp thiết kế blowpipe đúng kỹ thuật

Để tối ưu hiệu quả rũ bụi, việc thiết kế blowpipe lọc bụi túi vải cần tuân thủ các nguyên tắc kỹ thuật sau.

Tính toán đúng lưu lượng khí nén

Lưu lượng khí nén cần phù hợp với:

• số lượng túi lọc

• đường kính túi

• thiết kế venturi

Căn chỉnh chính xác vị trí lỗ phun

Các lỗ phun trên blowpipe cần:

• thẳng với venturi

• có kích thước đồng đều

• phân bố đúng khoảng cách

Thiết kế đồng bộ với venturi

Blowpipe và venturi phải được thiết kế đồng bộ để đảm bảo:

• lực rũ bụi tối ưu

• khí nén được khuếch đại hiệu quả

Giải pháp blowpipe lọc bụi từ PTH Việt Nam

PTH Việt Nam cung cấp các giải pháp blowpipe cho hệ thống lọc bụi công nghiệp được thiết kế theo tiêu chuẩn kỹ thuật tối ưu.

Sản phẩm được ứng dụng rộng rãi trong:

• nhà máy xi măng

• nhà máy thép

• nhiệt điện

• khai khoáng

• thức ăn chăn nuôi

Giải pháp từ PTH giúp:

• tối ưu lực rũ bụi

• giảm tiêu hao khí nén

• kéo dài tuổi thọ túi lọc

• nâng cao hiệu suất hệ thống lọc bụi túi vải

Xem thêm: van rũ bụi khí nén, túi lọc bụi công nghiệp, màng van rũ bụi, khung xương túi lọc.
