Khi thiết kế hoặc nâng cấp hệ thống lọc bụi túi vải, một câu hỏi rất hay gặp là: một van rũ bụi rũ sạch được bao nhiêu túi lọc? Con số này quyết định số van cần mua, cách bố trí ống thổi và hiệu quả rũ bụi. Bài viết dưới đây giải thích nguyên lý, đưa công thức và ví dụ tính cụ thể.
Trả lời nhanh
Số túi mà một van rũ bụi phụ trách bằng số lỗ phun trên ống thổi (blowpipe) mà van đó cấp khí — tức bằng số túi trên một hàng. Trong thực tế, con số điển hình dao động từ khoảng 8–14 túi với van 1 inch đến 30–40 túi với van 3 inch, tùy áp suất khí nén, đường kính và chiều dài túi.
Nguyên lý: vì sao số túi mỗi van bằng số lỗ trên ống thổi

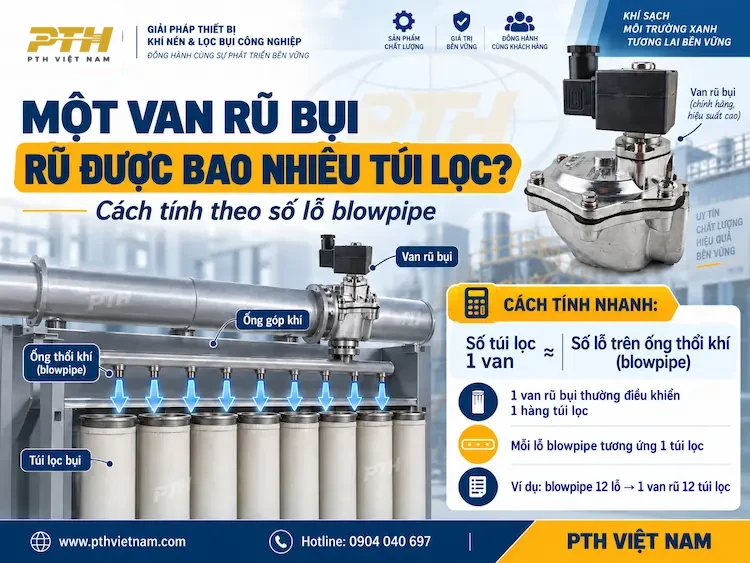

Trong hệ lọc bụi xung khí (pulse-jet), mỗi van rũ bụi (van xung) xả một luồng khí nén mạnh vào một ống thổi (blowpipe) nằm ngang phía trên một hàng túi. Trên ống thổi có các lỗ phun — mỗi lỗ nhắm thẳng xuống miệng một túi, thường qua ống venturi. Khi van mở, khí nén phun đồng thời qua tất cả các lỗ, làm căng và rũ sạch bụi bám trên toàn bộ hàng túi.
Vì vậy: 1 van = 1 ống thổi = số lỗ phun = số túi trên hàng đó. Muốn biết một van rũ được bao nhiêu túi, chỉ cần đếm số lỗ trên ống thổi của nó.
Bảng khoảng điển hình theo cỡ van
Van càng lớn thì lượng khí xả mỗi lần càng nhiều, đủ sức đẩy một ống thổi dài hơn (nhiều lỗ hơn). Bảng dưới là khoảng tham khảo điển hình, không phải con số cố định:
| Cỡ van | Số túi/van (điển hình) | Ghi chú |
|---|---|---|
| 1 inch (DN25) | ~8–14 túi | Ống thổi ngắn, túi Ø120–130mm |
| 1.5 inch (DN40) | ~14–20 túi | Phổ biến cho hệ vừa |
| 2 inch (DN50) | ~18–26 túi | Túi dài, tải bụi lớn |
| 2.5 inch (DN65) | ~24–32 túi | Hệ công suất lớn |
| 3 inch (DN76) | ~30–40 túi | Ống thổi dài, cần bình khí đủ lớn |
Giả định: áp suất khí nén 5–7 bar, túi đường kính 120–160mm, khoảng cách lỗ tiêu chuẩn, bình tích áp đủ dung tích. Với túi rất dài hoặc áp suất thấp, số túi mỗi van sẽ giảm.
Ví dụ tính cho hệ 200 túi
Giả sử một túi vải có 200 túi lọc Ø130 × dài 2000mm, dùng van 1.5 inch với ống thổi 16 lỗ mỗi hàng:
- Số túi mỗi van = số lỗ ống thổi = 16 túi
- Số van cần = 200 ÷ 16 = 12,5 → làm tròn 13 van (13 hàng túi)
Nếu chọn van 1 inch (ống thổi 10 lỗ) thì cần 200 ÷ 10 = 20 van — nhiều van hơn nhưng mỗi lần rũ nhẹ nhàng hơn.
4 yếu tố làm thay đổi con số
- Áp suất khí nén: áp cao (6–7 bar) đẩy được nhiều túi hơn áp thấp (4–5 bar).
- Chiều dài và đường kính túi: túi càng dài hoặc càng to càng tốn khí, giảm số túi mỗi van.
- Chiều dài ống thổi: ống quá dài làm lỗ cuối yếu khí, rũ không đều.
- Dung tích bình tích áp: bình nhỏ không đủ khí cho ống thổi dài.
