Tối ưu hệ thống rũ bụi: Van – Bình chứa khí nén – Xylanh – Mạch điều khiển – Những điều cần biết

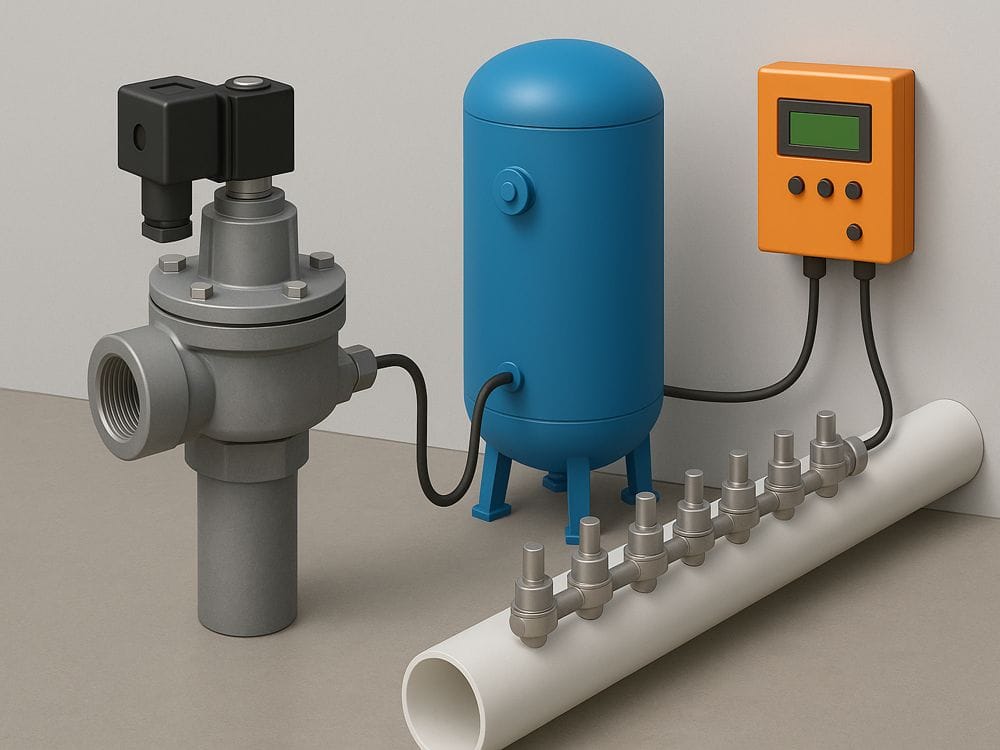

Hệ thống rũ bụi là “trái tim” của lọc bụi tay áo, quyết định lực rũ bụi, độ ổn định ΔP và tuổi thọ túi lọc. Tuy nhiên, nhiều nhà máy gặp tình trạng ΔP tăng cao, túi giũ không sạch, bụi bám dày hoặc khí nén tiêu thụ quá lớn do hệ thống xung khí chưa được tối ưu. Bài viết này phân tích đầy đủ 4 thành phần quan trọng nhất: van xung khí nén, bình chứa khí nén, xy lanh – ống phân phối khí và mạch điều khiển rũ bụi, kèm theo tiêu chuẩn lựa chọn, sự cố thường gặp và cách tối ưu cho từng loại bụi và từng ngành công nghiệp. Đây là hướng dẫn chuyên sâu giúp kỹ sư nhà máy tối ưu hiệu suất rũ bụi, giảm điện năng quạt hút, giảm tiêu thụ khí nén và kéo dài tuổi thọ túi lọc trong hệ thống lọc bụi tay áo.

🟦 Tối ưu hệ thống rũ bụi – Những yếu tố kỹ sư cần nắm vững

Hệ thống rũ bụi tạo các xung khí mạnh để làm sạch túi lọc theo chu kỳ. Một hệ thống tối ưu giúp:

• Rũ bụi sạch 100%

• Duy trì ΔP ổn định

• Không làm rách túi

• Giảm tiêu hao khí nén

• Giảm điện năng quạt hút

• Tăng tuổi thọ toàn bộ hệ thống

Dưới đây là 4 thành phần quan trọng nhất cần tối ưu.

🟧1. Van xung khí nén – bộ phận quyết định lực rũ bụi

Van xung quyết định 50–60% hiệu suất rũ bụi.

Vai trò của van xung:

• Tạo xung khí cực mạnh trong 0.1–0.3 giây

• “Đánh bật” lớp bụi khỏi bề mặt túi

• Phân phối khí đều vào venturi

Cách chọn van xung đúng:

1. Theo đường kính: 1”, 1.5”, 2”, 2.5”, 3”

2. Theo loại kết nối: Goyen, Asco, Mecair, TAeHa, SBFEC

3. Theo áp suất thực tế: 0.5–7 bar

4. Theo số lượng túi: túi càng dài → cần xung khí lớn

Lỗi thường gặp:

• Van xả ra yếu → túi không bung

• Rò khí → tiêu thụ khí nén cao

• Coil cháy → van không đóng/mở

👉 Giải pháp PTH: Van xung Goyen – TAeHa – DMF chuẩn công nghiệp, độ bền 2–3 năm.

🟧 2. Bình chứa khí nén – nguồn năng lượng của hệ thống rũ bụi

Bình chứa khí nén phải đảm bảo:

• Áp lực ổn định

• Lưu lượng khí luôn đủ

• Không bị sụt áp trong chu kỳ rũ

Dung tích khuyến nghị:

• Hệ nhỏ: 0.3–0.6 m³

• Hệ vừa: 1–2 m³

• Hệ lớn: 3–10 m³

Tiêu chuẩn lựa chọn:

• Vật liệu thép chịu áp

• Không bị rò

• Van an toàn đạt chuẩn

• Có đồng hồ áp suất và xả đáy

Lỗi thường gặp:

• Áp < 5 bar → xung yếu

• Bình quá nhỏ → van xung không đủ lực

• Tụ nước → rỉ → bụi bám ẩm trong túi

👉 PTH khuyến nghị: Dùng bình ≥ 1.5 lần lưu lượng tối thiểu.

🟧 3. Xy lanh / Ống phân phối khí – đảm bảo khí nén đến đúng thời điểm

Ống phân phối và xy lanh dẫn khí quyết định độ phản hồi của xung khí.

Cần tối ưu:

• Chiều dài ống ngắn nhất

• Đường kính ống phù hợp

• Gioăng kín tuyệt đối

• Không gấp khúc

• Đảm bảo đồng bộ giữa van – ống – venturi

Lỗi thường gặp:

• Ống quá dài → suy giảm lực xung

• Ống gấp góc → tụ áp

• Gioăng rò khí → xung yếu

👉 Nên dùng ống tiêu chuẩn PU hoặc thép mềm chịu áp.

🟧 4. Mạch điều khiển rũ bụi – bộ não của hệ thống

Mạch điều khiển gồm:

• Timer – bộ hẹn xung

• Board điều khiển

• Tín hiệu cảm biến ΔP (nếu có)

• Dây coil van xung

Chế độ rũ bụi thông minh:

• Rũ bụi theo ΔP → tiết kiệm 20–30% khí nén

• Rũ theo thời gian cố định → phù hợp hệ đơn giản

Sai lệch thường gặp:

• Timer cài quá nhanh → tiêu tốn khí

• Timer quá chậm → bụi bám dày

• Điện áp coil không ổn định

• Dây tín hiệu nhiễu

👉 PTH khuyến nghị: Timer rũ bụi 0.1–0.3 giây, lặp lại 3–10 giây tùy loại bụi.

🟦 5. Các sự cố phổ biến trong hệ thống rũ bụi

🟧 6. Quy trình tối ưu hệ thống rũ bụi theo chuẩn PTH

✔ Bước 1: Kiểm tra ΔP và lưu lượng khí

✔ Bước 2: Kiểm tra toàn bộ van xung – coil – gioăng

✔ Bước 3: Hiệu chỉnh timer theo loại bụi

✔ Bước 4: Kiểm tra bình chứa – xả đáy – test áp

✔ Bước 5: Kiểm tra venturi – miệng túi

✔ Bước 6: Vận hành thử 10–20 chu kỳ

✔ Bước 7: Ghi nhận ΔP theo giờ → tối ưu tiếp

Tối ưu hệ thống rũ bụi giúp giảm ΔP, giảm tiêu hao khí nén, giảm điện năng quạt hút và tăng tuổi thọ túi lọc từ 1.5–2 lần. Đây là công việc quan trọng mà kỹ sư nhà máy cần kiểm tra định kỳ để hệ thống lọc bụi vận hành ổn định và đạt chuẩn khí thải.
