Vì sao khí nén là trái tim của hệ thống rũ bụi túi lọc?

Vai trò khí nén rũ bụi trong hệ thống túi lọc công nghiệp

Trong hệ thống lọc bụi tay áo, khí nén đóng vai trò là nguồn năng lượng tạo xung mạnh để làm sạch túi lọc. Khi chất lượng khí nén không ổn định, áp suất sụt giảm hoặc khí bị nhiễm nước – nhiễm dầu, lực rũ bụi sẽ suy yếu đáng kể, làm tăng ΔP và khiến quạt hút tiêu thụ nhiều điện hơn. Việc tối ưu khí nén rũ bụi giúp hệ thống hoạt động trơn tru, duy trì khả năng làm sạch túi lọc, giảm chi phí vận hành và kéo dài tuổi thọ thiết bị. Bài viết này cung cấp phân tích chi tiết về cấu trúc hệ thống khí nén, nguyên lý tạo xung, đặc điểm kỹ thuật của van – màng – venturi, cũng như các yếu tố ảnh hưởng tới hiệu suất rũ bụi, phù hợp cho kỹ sư vận hành, cán bộ bảo trì, nhà quản lý và các đơn vị đang sử dụng hệ thống lọc bụi công nghiệp.

Tổng quan về hệ thống khí nén trong lọc bụi túi vải (hệ thống lọc bụi túi vải)

Hệ thống lọc bụi túi (lọc bụi túi vải) vận hành dựa vào cơ chế xung khí nén để làm sạch túi lọc theo chu kỳ. Trong quá trình lọc, bụi bám dần lên bề mặt túi. Khi bụi tích tụ quá nhiều, túi lọc bị bít lại khiến ΔP tăng cao. Lúc này, hệ thống rũ bụi bằng khí nén được kích hoạt.

Khí nén được nén ở áp suất 4.5–7 bar và được lưu trữ trong bình chứa hoặc ống góp khí. Khi timer phát lệnh, van màng (diaphragm valve) mở tức thời, khí nén được đẩy mạnh qua venturi để tạo thành sóng xung đi dọc theo túi lọc, làm bung lớp bụi bám.

Sự hiệu quả của quá trình này phụ thuộc trực tiếp vào:

• Chất lượng khí nén

• Áp suất làm việc

• Tốc độ phản hồi của màng van

• Thiết kế venturi

• Chu kỳ rũ bụi

• Độ kín của hệ thống ống dẫn khí

Nếu một trong các yếu tố trên gặp vấn đề, hiệu suất rũ bụi giảm ngay lập tức.

Vai trò khí nén rũ bụi và tầm quan trọng đối với hệ thống lọc bụi

1. Tạo xung khí mạnh để làm sạch túi lọc

Khí nén là yếu tố duy nhất tạo ra xung khí mạnh đủ để tác động vào bề mặt túi lọc. Xung khí phải đủ áp lực để làm rung và bung lớp bụi đã bám trong suốt chu kỳ lọc.

Nếu khí nén yếu → lực xung giảm → bụi không được loại bỏ → ΔP tăng nhanh → giảm hiệu suất lọc.

2. Ổn định ΔP – giúp tiết kiệm điện năng

Khi ΔP quá cao, quạt hút phải tăng tốc để giữ lưu lượng ổn định. Điều này làm tăng điện năng đáng kể, đặc biệt ở các nhà máy xi măng – thép – nhiệt điện.

Tối ưu khí nén rũ bụi có thể giúp:

• Giảm ΔP 150–300 Pa

• Giảm điện tiêu thụ 10–25%

• Kéo dài tuổi thọ quạt hút

3. Kéo dài tuổi thọ túi lọc

Túi lọc bị bám bụi dày khiến khí nóng đi qua không đều, gây quá nhiệt và làm túi lọc nhanh giòn, chai hoặc thủng. Khi khí nén rũ bụi hoạt động tốt:

• Túi sạch hơn → ít chịu nhiệt cục bộ

• Bề mặt túi ít bị ma sát bụi

• Thời gian thay túi được kéo dài 1.5–2.5 lần

4. Giảm đóng cặn – hỗ trợ vận hành ổn định

Ở các nhà máy có bụi ẩm hoặc bám dính cao (MDF, TACN), rũ bụi yếu khiến bụi bám lâu trên túi → hình thành mảng cứng → khiến túi lọc khó làm sạch.

Khí nén mạnh giúp phá vỡ các mảng bám cứng này.

5. Bảo vệ van và màng van

Khí nén sạch, ổn định giúp màng van ít bị:

• chai cứng

• rò khí

• đóng mở chậm

Từ đó tăng tuổi thọ màng van và ổn định chu kỳ rũ bụi.

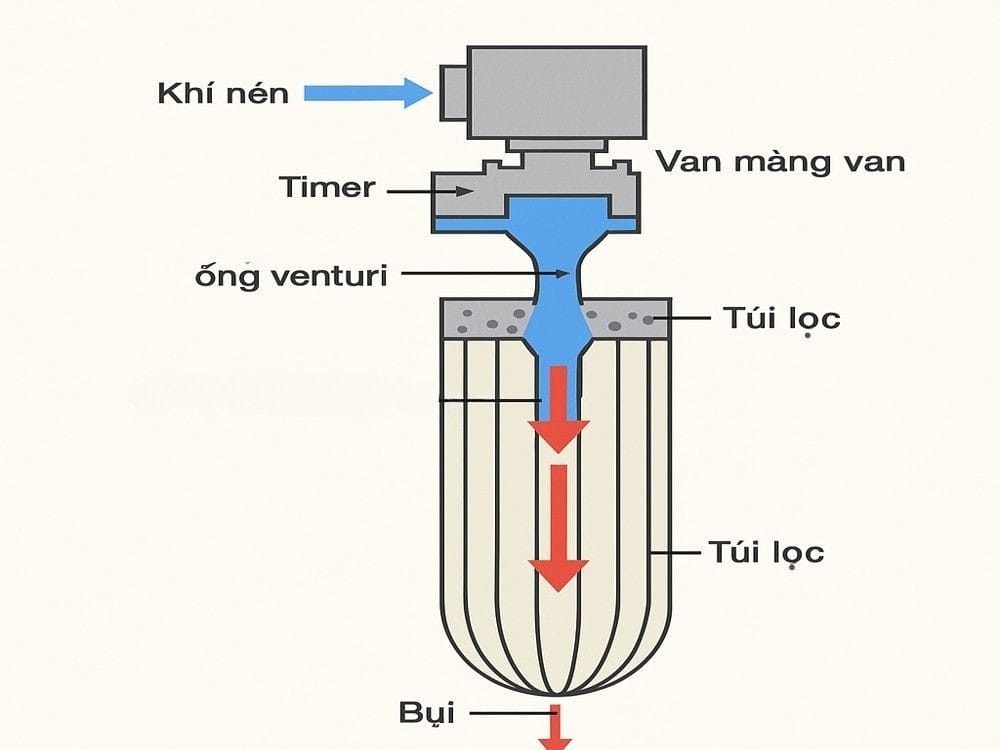

Nguyên lý tạo xung trong hệ thống rũ bụi

1. Timer gửi tín hiệu

Timer (bộ điều khiển xung) xác định chu kỳ rũ bụi và thời gian mở van.

2. Coil kích hoạt van màng

Khi nhận tín hiệu, coil sinh lực hút, mở lối thoát cho khí nén.

3. Màng van mở, khí nén thoát ra với tốc độ cao

Màng van được làm từ NBR – Viton – Silicone tùy môi trường.
Độ đàn hồi quyết định tốc độ mở và lượng khí thoát ra ở mỗi xung.

4. Khí nén đi qua venturi

Venturi có tác dụng:

• tăng tốc dòng khí

• tập trung luồng khí

• tạo sóng xung mạnh hơn

5. Sóng khí tác động vào túi lọc

Giải phóng bụi bám trên túi, sau đó bụi rơi xuống phễu và được xả ra ngoài.

Các yếu tố ảnh hưởng đến vai trò khí nén rũ bụi

1. Áp suất khí nén

Áp suất thấp là nguyên nhân gây rũ bụi yếu.
Áp suất quá cao lại làm hỏng túi lọc và màng van.

Tiêu chuẩn:

• Tối ưu: 5.5–6.2 bar

• Tối thiểu: 4.5 bar

2. Chất lượng khí nén

Khí nén phải:

• không nước

• không dầu

• không tạp chất

Nước → làm màng van chai
Dầu → gây trượt, giảm lực đóng mở
Tạp chất → làm mòn venturi

3. Độ kín của hệ thống ống khí

Rò khí khiến lực xung giảm ngay lập tức.

1 lỗ rò 1mm → thất thoát 5–8% áp suất.

4. Chu kỳ rũ bụi

Chu kỳ quá dài → bụi tích tụ dày
Chu kỳ quá ngắn → tiêu thụ khí nén lớn, tốn điện

Tối ưu tùy ngành:

Bảng thông số khí nén cho từng loại van rũ bụi

Những lỗi thường gặp khiến khí nén rũ bụi hoạt động kém

1. Màng van bị chai hoặc rách

Do khí ẩm hoặc nhiệt độ cao.

2. Coil yếu – mở van chậm

Do tuổi thọ hoặc điện áp không ổn định.

3. Venturi bị mòn hoặc lệch trục

Giảm hiệu suất xung.

4. Rò khí tại khớp nối

Do gioăng lão hóa hoặc lắp đặt sai.

5. Bộ lọc tách nước hết tác dụng

Làm chất lượng khí nén giảm mạnh.

Giải pháp tối ưu vai trò khí nén rũ bụi

1. Dùng máy nén khí đủ công suất

2. Lắp bộ lọc tách nước 3 cấp

3. Kiểm tra đường ống khí định kỳ

4. Vệ sinh – thay mới màng van đúng hạn

5. Tối ưu chu kỳ rũ bụi theo ΔP thực tế

6. Lắp đồng hồ đo áp suất từng khoang

7. Sử dụng venturi chất lượng cao

Tiêu chuẩn tham khảo

Tham khảo tiêu chuẩn khí nén ISO 8573 tại:
👉 ISO 8573 (iso.org)
