6 lỗi lắp đặt blowpipe/venturi làm rũ bụi yếu (rất hay gặp ở nhà máy khoáng sản)

Trong hệ thống lọc bụi túi vải, blowpipe và venturi là cặp chi tiết quyết định chất lượng xung rũ bụi. Thực tế tại nhiều nhà máy khai thác khoáng sản – tuyển quặng – nghiền sàng, tình trạng rũ bụi yếu dù van rũ bụi vẫn hoạt động bình thường xảy ra khá phổ biến. Nguyên nhân thường không nằm ở van hay khí nén, mà đến từ lỗi lắp đặt blowpipe/venturi: sai vị trí, lệch tâm, sai cao độ, rò khí hoặc không đồng bộ kích thước. Những lỗi này làm xung khí suy giảm mạnh, bánh bụi không bong hết, dẫn đến ΔP tăng nhanh, tiêu hao điện – khí nén và rách túi cục bộ. Bài viết này chỉ ra 6 lỗi lắp đặt blowpipe/venturi thường gặp nhất, kèm dấu hiệu nhận biết và cách khắc phục đúng kỹ thuật cho nhà máy khoáng sản.

1) Lỗi lắp đặt blowpipe và venturi khiến rũ bụi yếu

• Blowpipe: dẫn xung khí nén từ van rũ bụi vào từng túi.

• Venturi: khuếch đại xung khí (hiệu ứng ejector), tạo lưu lượng rũ đủ mạnh dọc chiều dài túi.

👉 Chỉ cần lệch vài mm hoặc sai khoảng cách, hiệu quả rũ bụi có thể giảm 30–50% dù áp suất khí nén vẫn đủ.

2) Các lỗi lắp đặt blowpipe thường gặp tại nhà máy khoáng sản

• Bụi nặng – mài mòn, rung động cơ khí lớn

• Lắp đặt nhanh để chạy tiến độ

• Thay thế từng phần, không đồng bộ phụ kiện

• Ít kiểm tra căn chỉnh sau lắp

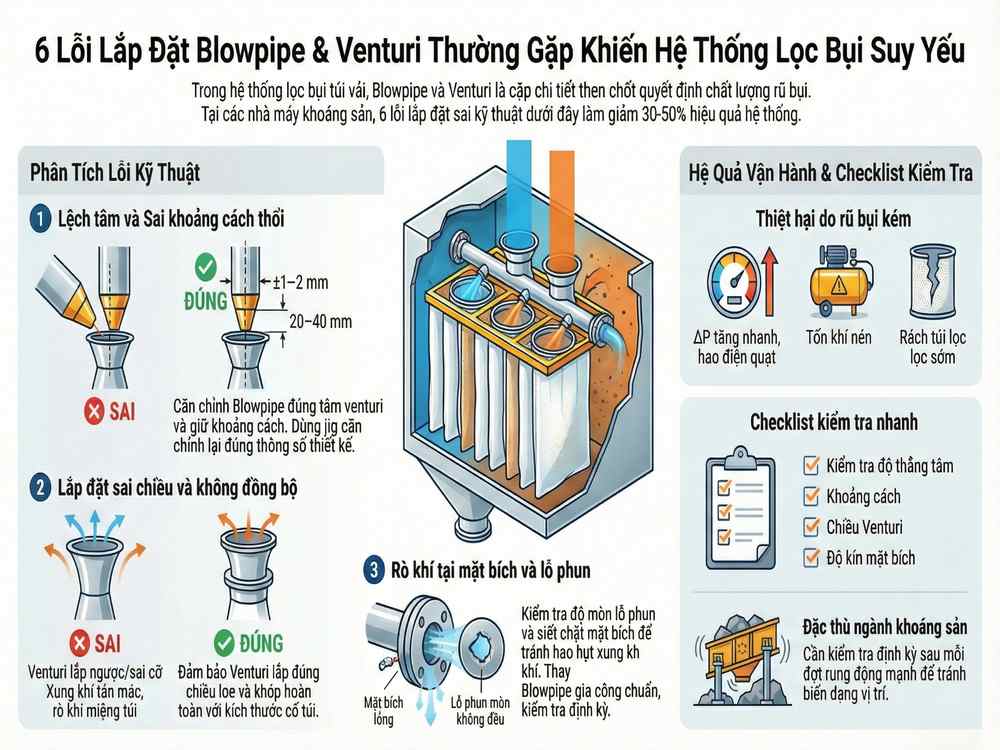

3) 6 lỗi lắp đặt blowpipe/venturi làm rũ bụi yếu

❌ Lỗi 1: Hệ quả của lỗi lắp đặt blowpipe đến hiệu suất rũ bụi

Hiện tượng:

• Túi rũ không đều, một số túi bẩn hơn rõ rệt

• ΔP tăng cục bộ theo dãy

Nguyên nhân:

• Blowpipe không thẳng hàng với trục venturi

• Lỗ phun không đúng tâm túi

Khắc phục:

• Căn chỉnh lại blowpipe đúng tâm ±1–2 mm

• Dùng jig/cữ căn khi lắp đặt

❌ Lỗi 2: Khoảng cách blowpipe – venturi sai chuẩn

Hiện tượng:

• Rũ yếu dù áp khí đủ

• Phải tăng áp suất mới rũ được

Nguyên nhân:

• Blowpipe đặt quá cao hoặc quá thấp so với venturi

Khắc phục:

• Điều chỉnh đúng khoảng cách thiết kế (thường 20–40 mm, tùy hãng)

❌ Lỗi 3: Lỗ phun blowpipe không đồng đều

Hiện tượng:

• Một số túi rũ mạnh, túi khác gần như không rũ

• Mòn túi không đều

Nguyên nhân:

• Khoan lỗ thủ công sai kích thước

• Mòn mép lỗ do bụi khoáng

Khắc phục:

• Thay blowpipe gia công chuẩn

• Kiểm tra đường kính lỗ phun định kỳ

❌ Lỗi 4: Venturi lắp ngược hoặc sai chiều

Hiện tượng:

• Xung khí “tản”, không tạo hiệu ứng hút

• Rũ bụi rất yếu dù mọi thứ khác đúng

Nguyên nhân:

• Venturi lắp ngược đầu loe

• Không kiểm tra ký hiệu chiều

Khắc phục:

• Lắp đúng chiều thiết kế

• Đánh dấu hướng venturi trước khi lắp

❌ Lỗi 5: Venturi không khớp với cổ túi

Hiện tượng:

• Rò khí tại miệng túi

• Bụi lọt lên buồng khí sạch

Nguyên nhân:

• Venturi sai kích thước

• Cổ túi biến dạng

Khắc phục:

• Đồng bộ kích thước venturi – túi – khung

• Thay venturi đúng chuẩn hệ thống

❌ Lỗi 6: Rò khí tại mặt bích blowpipe

Hiện tượng:

• Tiếng xì khí khi rũ

• Áp khí đủ nhưng xung yếu

Nguyên nhân:

• Gioăng hở, bulong lỏng

• Mặt bích cong do rung

Khắc phục:

• Thay gioăng chịu mài mòn

• Siết lại theo mô-men chuẩn

4) Hệ quả nếu không xử lý sớm

• Rũ bụi kém → ΔP tăng nhanh

• Hao điện quạt & khí nén

• Túi lọc bám bụi nặng, rách sớm

• Dừng máy bảo trì ngoài kế hoạch

5) Checklist kiểm tra nhanh blowpipe/venturi (nhà máy khoáng sản)

• Blowpipe thẳng tâm venturi

• Khoảng cách đúng thiết kế

• Lỗ phun đồng đều, không mòn

• Venturi đúng chiều, đúng kích thước

• Không rò khí tại mặt bích

• Kiểm tra sau mỗi đợt rung/đại tu

Trong nhiều trường hợp, rũ bụi yếu không phải do van rũ bụi hay khí nén, mà xuất phát từ lỗi lắp đặt blowpipe/venturi rất nhỏ nhưng ảnh hưởng lớn. Với đặc thù bụi nặng và rung động cao, nhà máy khoáng sản cần đặc biệt chú ý khâu lắp đặt – căn chỉnh – kiểm tra định kỳ. Chỉ cần xử lý đúng 6 lỗi trên, hiệu quả rũ bụi có thể cải thiện rõ rệt mà không cần tăng áp hay thay thiết bị đắt tiền.
