Cách nghiệm thu hệ thống rũ bụi khi nhận bàn giao: đo – kiểm – ghi nhận những gì

Trong nhiều dự án lọc bụi công nghiệp, hệ thống rũ bụi thường được nghiệm thu khá cảm tính: chạy thử thấy có tiếng xả khí là ký bàn giao. Cách làm này tiềm ẩn rủi ro lớn, bởi rũ bụi kém hiệu quả chỉ bộc lộ sau vài tuần vận hành khi chênh áp (ΔP) tăng nhanh, bụi thoát ống khói hoặc túi lọc hỏng sớm. Bài viết này cung cấp quy trình nghiệm thu hệ thống rũ bụi chuẩn kỹ thuật, tập trung vào ba trụ cột đo – kiểm – ghi nhận, giúp phòng Kỹ thuật, Bảo trì và Mua hàng đánh giá đúng chất lượng bàn giao, phát hiện lỗi sớm và giảm tranh chấp với nhà thầu. Nội dung phù hợp cho các nhà máy xi măng, thép, khai thác khoáng sản–luyện kim, thức ăn chăn nuôi, nhiệt điện, hóa chất và các nhà máy công nghiệp.

1. Bàn giao hệ thống lọc bụi cần nghiệm thu những hạng mục nào?

Trong quá trình bàn giao hệ thống lọc bụi, việc nghiệm thu hệ thống rũ bụi cần được thực hiện độc lập và có số liệu đo kiểm rõ ràng.

Hệ thống rũ bụi (van rũ bụi – blowpipe – venturi – timer/PLC) là “trái tim” của lọc bụi túi vải (hệ thống lọc bụi túi vải) vì nó quyết định:

• Khả năng làm sạch túi lọc

• Độ ổn định ΔP

• Tuổi thọ túi và chi phí điện – khí nén

Nếu nghiệm thu qua loa:

• Rũ bụi yếu → ΔP tăng sau bàn giao

• Quạt và máy nén khí tiêu thụ cao

• Túi lọc bám bụi nặng, rách sớm

• Khó quy trách nhiệm cho nhà thầu

👉 Do đó, nghiệm thu hệ thống rũ bụi phải tách riêng và chi tiết hơn nghiệm thu tổng thể.

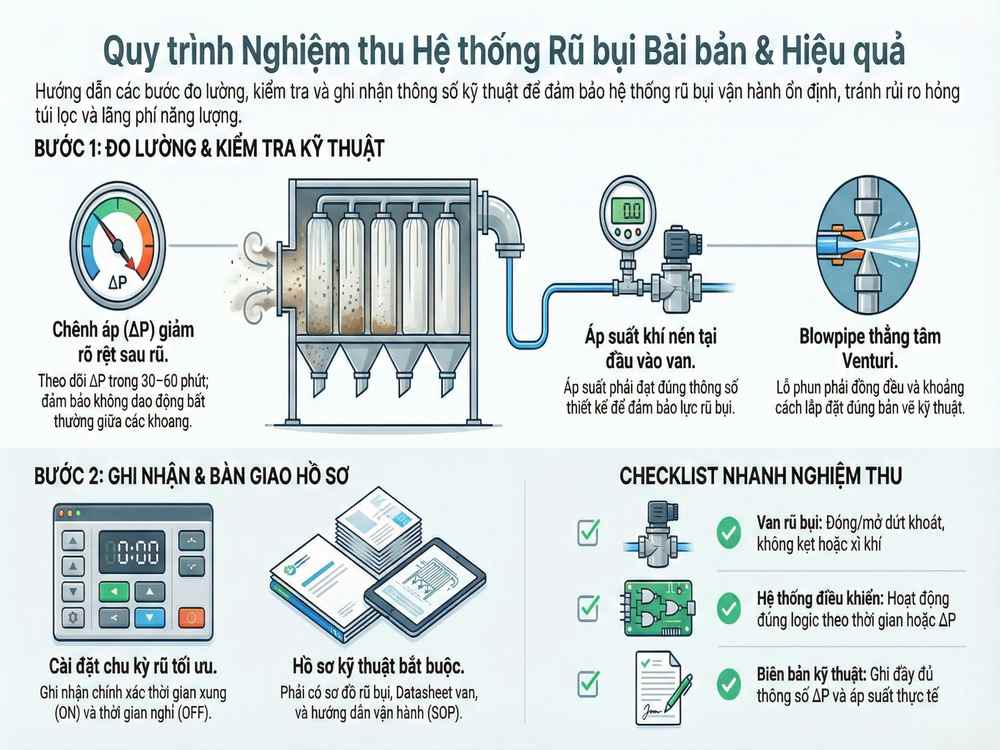

2. Bàn giao hệ thống lọc bụi: đo và kiểm tra hệ thống rũ bụi

1. Không nghiệm thu bằng cảm giác (nghe tiếng xả khí, nhìn bụi rơi).

2. Mọi hạng mục phải đo được – kiểm được – ghi nhận được.

3. Thông số nghiệm thu phải gắn với điều kiện vận hành thực tế, không chỉ chạy thử không tải.

4. Có biên bản và hồ sơ kỹ thuật làm cơ sở pháp lý sau này.

3. ĐO – Cần đo những thông số gì khi nghiệm thu?

3.1. Đo chênh áp (ΔP) trước và sau rũ

Đây là thông số quan trọng nhất.

Cách đo:

• Đo ΔP trước rũ và sau rũ

• Theo dõi liên tục 30–60 phút trong điều kiện có tải bụi

Yêu cầu đạt:

• ΔP giảm rõ rệt sau mỗi chu kỳ rũ

• Không có khoang/dãy túi ΔP tăng bất thường

• Biên độ dao động ΔP nằm trong dải thiết kế

👉 Nếu ΔP không giảm hoặc giảm rất ít sau rũ, không được nghiệm thu đạt.

3.2. Đo áp suất và lưu lượng khí nén rũ bụi

• Đo áp suất khí nén tại đầu vào van rũ bụi

• So sánh với thông số thiết kế (thường 4–6 bar)

Lưu ý kỹ thuật:
Áp suất đủ chưa chắc rũ hiệu quả nếu:

• Blowpipe lệch tâm

• Venturi lắp sai

• Rò khí tại mặt bích

3.3. Đo và ghi nhận chu kỳ rũ bụi

• Thời gian xung (ON time)

• Thời gian nghỉ (OFF time)

• Thứ tự rũ theo khoang/zone

Khuyến nghị:
Ưu tiên nghiệm thu ở chế độ rũ theo ΔP, không chỉ rũ theo thời gian cố định.

4. KIỂM – Cần kiểm tra những hạng mục nào?

4.1. Kiểm tra van rũ bụi

• Van đóng/mở dứt khoát

• Không kẹt, không xì khí sau rũ

• Mỗi van cấp đúng số túi theo thiết kế

• Không có hiện tượng rũ “chồng xung”

4.2. Kiểm tra blowpipe và venturi (rất hay bị bỏ qua)

• Blowpipe đúng tâm venturi

• Khoảng cách blowpipe – venturi đúng thiết kế

• Lỗ phun đồng đều, không mòn

• Venturi lắp đúng chiều, đúng kích thước

• Không rò khí tại mặt bích

👉 Nhiều hệ thống rũ bụi yếu không phải do van, mà do lỗi lắp đặt blowpipe/venturi.

4.3. Kiểm tra hệ điều khiển rũ bụi (Timer/PLC)

• Logic rũ đúng thiết kế

• Có chế độ:

  • Rũ theo thời gian

  • Rũ theo ΔP

• Có khả năng điều chỉnh khi tải thay đổi

• Không rũ đồng loạt gây sốc áp

5. GHI NHẬN – Cần lập hồ sơ nghiệm thu gì?

5.1. Biên bản nghiệm thu kỹ thuật rũ bụi

Biên bản phải ghi rõ:

• ΔP trước rũ – sau rũ

• Áp suất khí nén rũ

• Chu kỳ rũ đang cài đặt

• Số lượng van rũ bụi

• Số túi/van

• Điều kiện vận hành khi đo

👉 Không ghi chung chung “đạt yêu cầu”.

5.2. Hồ sơ bàn giao bắt buộc

• Sơ đồ rũ bụi (mapping van – túi)

• Datasheet:

  • Van rũ bụi

  • Màng van

  • Coil

• Hướng dẫn vận hành & bảo trì

• Checklist kiểm tra định kỳ

6. Checklist nghiệm thu nhanh hệ thống rũ bụi

• Đo ΔP trước và sau rũ

• Áp suất khí nén đạt yêu cầu

• Van rũ bụi đóng/mở dứt khoát

• Blowpipe – venturi lắp đúng chuẩn

• Chu kỳ rũ phù hợp điều kiện vận hành

• Có đầy đủ hồ sơ kỹ thuật bàn giao

7. Sai lầm phổ biến khi nghiệm thu hệ thống rũ bụi

• Chỉ chạy thử ngắn, không theo dõi ΔP

• Không kiểm tra blowpipe/venturi

• Không ghi nhận thông số ban đầu

• Không yêu cầu SOP vận hành rũ bụi

• Nghiệm thu khi chưa có tải bụi thực tế

8. Gợi ý nâng cao: nghiệm thu theo kịch bản vận hành

Để nghiệm thu sát thực tế hơn, nên:

• Nghiệm thu ở tải thấp – tải trung bình – tải cao

• Kiểm tra rũ bụi khi thay đổi chu kỳ sản xuất

• Ghi nhận ΔP và tiêu thụ khí nén ở từng kịch bản

Nghiệm thu hệ thống rũ bụi đúng cách là bước then chốt để tránh rủi ro vận hành sau bàn giao. Khi thực hiện đầy đủ đo – kiểm – ghi nhận, nhà máy có thể:

• Chủ động đánh giá chất lượng bàn giao

• Phát hiện lỗi sớm trước khi đưa vào vận hành dài hạn

• Giảm tranh chấp với nhà thầu

• Đảm bảo hệ thống lọc bụi vận hành ổn định, bền vững
