Nguyên lý xung khí của van rũ bụi và lỗi hiểu sai phổ biến

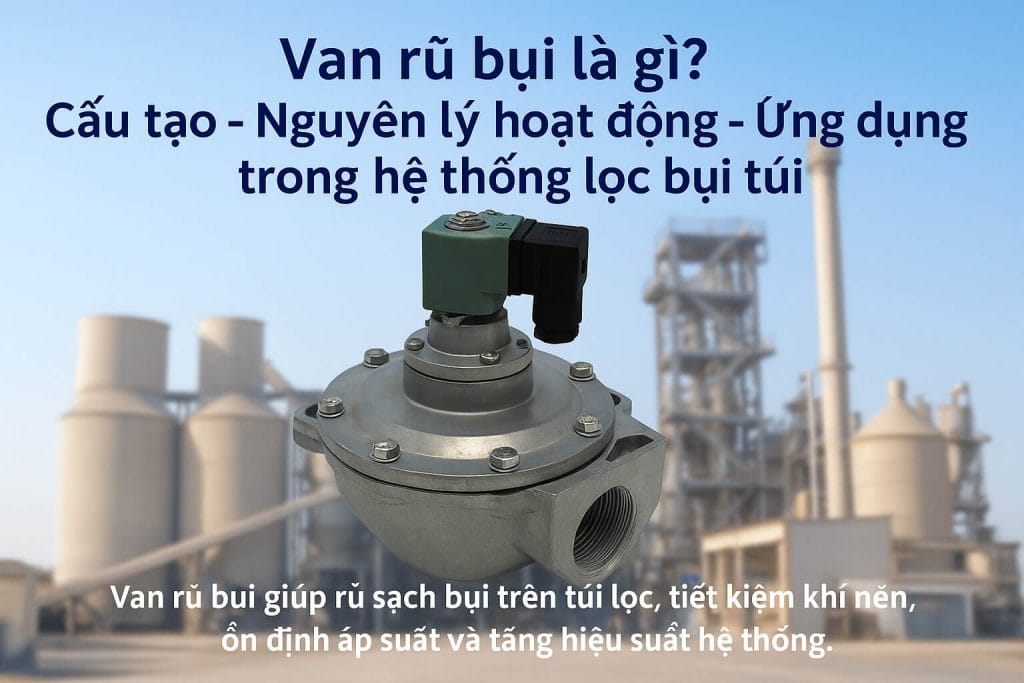

Bài viết này đi sâu vào nguyên lý kỹ thuật của van rũ bụi khí nén — một thiết bị trung tâm quyết định hiệu suất toàn bộ hệ thống lọc bụi túi vải.

Nguyên lý xung khí của van rũ bụi trong hệ thống lọc bụi túi vải

Nhiều kỹ sư hiểu sai rằng van rũ bụi chỉ đơn giản là “mở – đóng” để phùng khí. Thực tế, thời gian xung (pulse width), áp suất tại điểm xả, khoảng cách Venturi và tần số rũ đều ảnh hưởng trực tiếp đến hiệu quả làm sạch và tuổi thọ túi lọc.

5 bước nguyên lý xung khí rũ bụi

1. Tín hiệu điều khiển gửi đến coil
   Timer hoặc PLC gửi xung điện (thường 24VDC hoặc 220VAC) đến cuộn coil của van. Thời gian xung chuẩn: 0,10–0,15 giây/lần. Xung quá dài tiêu tốn khí mà không tăng hiệu quả rũ.
2. Coil sinh từ trường, kéo lõi sắt lên
   Coil tạo lực điện từ đẩy lõi sắt (plunger) lên trên, mở cửa pilot valve nhỏ. Khí từ buồng trên màng thoát ra, tạo chênh lệch áp. Giai đoạn này chỉ mất 10–15 ms.
3. Màng van mở, khí nén xả mạnh qua Venturi
   Chênh lệch áp đẩy màng van xuống, mở hoàn toàn cửa van chính. Khí nghìn từ bình phân phối đi qua Venturi, sinh ra hiệu ứng dòng kéo (entrainment) lấy thêm khí từ buồng lọc. Tổng lưu lượng xung có thể gấp 3–5 lần khí qua van.
4. Xung khí phánh ngược lên bề mặt túi lọc
   Làn sóng áp suất dội ngược chiều dòng khí thải, làm bóng túi phồng ra và bụi tách khỏi bề mặt vải. Tốc độ xung cao nhất tại Venturi: thường 60–80 m/s.
5. Coil mất điện, màng van đóng lại
   Khi xung điện ngắt, lò xo hồi vị đẩy màng về trạng thái đóng. Pilot valve cũng đóng, buồng trên màng được nạp áp trở lại. Tổng thời gian chu kỳ: 0,1–0,3 giây.

Lỗi hiểu sai phổ biến về nguyên lý xung khí

Sai lầm 1: Tăng áp suất để rũ bụi hiệu quả hơn

Việc tăng áp suất lên 8–9 bar không tăng hiệu quả rũ tương ứng, mà còn gây xé rách màng van và mòn túi lọc sớm. Khoảng tối ưu là 5–6 bar — như đã được chứng minh qua hàng nghìn hệ thống vận hành.

Sai lầm 2: Rũ thường xuyên sẽ sạch hơn

Rũ quá tần (interval < 5 giây) không đủ thời gian cho bụi lắng xuống phễu. Bụi tái bám trở lại túi lọc, làm tăng ĐP thay vì giảm. Thiết lập interval phải phù hợp mật độ bụi và tính chất bụi.

Sai lầm 3: Venturi không nhất thiết phải chính xác

Vị trí Venturi sai 2–3 cm so với thiết kế có thể giảm hiệu quả xung xuống 30–40%. Kiểm tra định kỳ vị trí lắp Venturi sau mỗi lần thay túi.

2. Cấu tạo cơ bản của van rũ bụi

Một van rũ bụi tiêu chuẩn thường gồm 4 bộ phận chính:

2.1 Thân van

• Đúc từ hợp kim nhôm hoặc inox chống ăn mòn.

• Có nhiều kích cỡ (¾ inch, 1 inch, 1.5 inch, 2 inch, 2.5 inch, 3 inch…).

2.2 Màng van (diaphragm)

• Là bộ phận đóng/mở chính xác theo xung điện.

• Được làm bằng cao su kỹ thuật (NBR, Viton, EPDM…) có khả năng chịu áp cao, kín khí tốt.

2.3 Cuộn coil điện từ

• Nhận tín hiệu từ bộ timer hoặc PLC.

• Khi có dòng điện → coil mở → khí nén phun ra. Khi mất điện → coil đóng.

2.4 Lò xo hồi vị & gioăng kín

• Giúp đóng van kín ngay sau khi kết thúc xung khí.

• Tránh rò khí, tiết kiệm khí nén.

3. Nguyên lý hoạt động

1. Tín hiệu điều khiển từ timer hoặc PLC được gửi đến coil.

2. Coil sinh từ trường, kéo lõi sắt lên → màng van mở.

3. Khí nén phun mạnh vào túi lọc, rũ sạch bụi bám.

4. Khi tín hiệu ngắt → coil đóng → lò xo đẩy màng van trở lại → khí ngừng phun.

⏳ Quá trình này diễn ra chỉ trong 0,1–0,3 giây nhưng đủ để làm sạch túi lọc hiệu quả.

4. Các loại van rũ bụi phổ biến

5. Ứng dụng thực tế

Van rũ bụi được sử dụng trong:

• 🏭 Nhà máy xi măng – rũ bụi silo, đầu lọc.

• 🧱 Nhà máy thép – lọc bụi lò luyện, nghiền liệu.

• 🌿 Nhà máy chế biến gỗ – rũ bụi cyclone, buồng lọc.

• 🧪 Hóa chất – xử lý khí thải độc hại.

• 🍞 Thực phẩm – dược phẩm – đảm bảo vệ sinh an toàn.

6. Ưu điểm của van rũ bụi chất lượng cao

• ✅ Đóng mở nhanh, kín khí tuyệt đối

• ✅ Tiết kiệm 15–30% lượng khí nén

• ✅ Giảm áp suất ΔP ổn định → tiết kiệm điện

• ✅ Tuổi thọ màng van cao, ít phải bảo trì

• ✅ Dễ thay thế, lắp đặt linh hoạt

7. Bảo trì và thay thế

• Kiểm tra định kỳ 6 tháng/lần.

• Vệ sinh sạch gioăng và màng van.

• Thay màng khi có dấu hiệu chai cứng, rò khí.

• Kiểm tra coil định kỳ để tránh cháy, mất tín hiệu.

8. Vì sao nên chọn van rũ bụi tại PTH Việt Nam

PTH Việt Nam là đơn vị nhập khẩu & cung cấp chính hãng các thương hiệu:
👉 Goyen (Úc) – Asco (Mỹ) – Mecair (Ý) – Joil (Hàn Quốc)

Cam kết:

• Hàng chính hãng, CO – CQ đầy đủ

• Giao hàng nhanh toàn quốc

• Bảo hành – hỗ trợ kỹ thuật tận nơi

• Giá tốt cho đại lý & dự án
