Vai trò của bình tích áp trong hệ thống rũ bụi khí nén

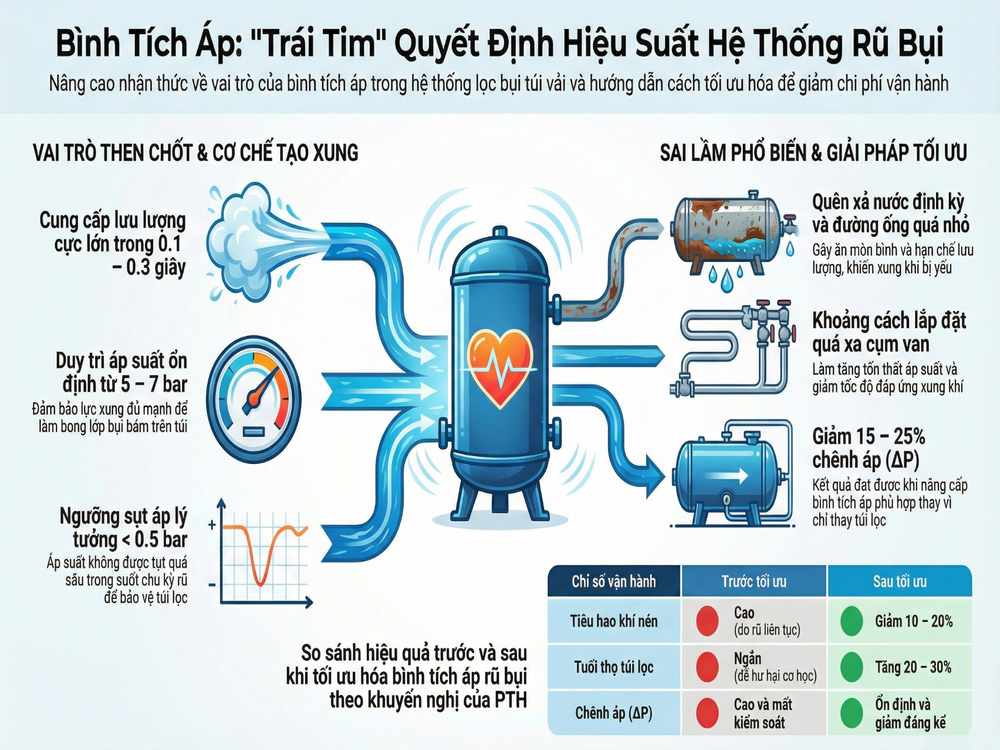

Bình tích áp rũ bụi: Vai trò then chốt trong hệ thống rũ bụi khí nén

Trong hệ thống rũ bụi khí nén (Pulse Jet Lọc bụi túi vải (hệ thống lọc bụi túi vải)), nhiều nhà máy tập trung vào túi lọc, van rũ hoặc quạt hút mà bỏ qua một thành phần quan trọng: bình tích áp rũ bụi. Thực tế vận hành cho thấy, chất lượng xung khí – yếu tố quyết định hiệu quả rũ bụi – phụ thuộc trực tiếp vào dung tích và trạng thái của bình tích áp.

Nếu bình tích áp không đủ dung tích, áp suất tụt nhanh khi rũ; nếu bố trí sai hoặc không xả nước định kỳ, xung khí yếu và túi không “giật” đúng lực thiết kế. Điều này dẫn đến tăng ΔP, giảm tuổi thọ túi và tiêu hao khí nén cao hơn.

1. Bình tích áp rũ bụi là gì?

Bình tích áp rũ bụi (Air Receiver Tank) là bồn chứa khí nén đặt trước cụm van rũ bụi, có chức năng:

• Dự trữ khí nén ở áp suất ổn định (5–7 bar)

• Đảm bảo lưu lượng xung tức thời đủ lớn

• Hạn chế dao động áp suất khi nhiều van xung hoạt động liên tiếp

Trong hệ thống rũ bụi, xung khí nén chỉ diễn ra trong 0.1–0.3 giây, nhưng cần lưu lượng cực lớn. Máy nén khí không thể cung cấp tức thời nếu không có bình tích áp trung gian.

2. Vì sao bình tích áp rũ bụi quyết định lực xung?

2.1. Cơ chế tạo xung

Khi van rũ mở:

• Áp suất trong bình tích áp đẩy khí nén qua blowpipe

• Tạo xung áp lực cao trong venturi

• Túi lọc rung mạnh, bong lớp bụi

Nếu áp suất tụt quá nhanh:

• Xung yếu

• Túi chỉ rung nhẹ

• Bụi không rơi xuống phễu

Hệ quả: ΔP tăng dù chu kỳ rũ dày hơn.

2.2. Hiện tượng khi bình tích áp không đủ dung tích

Dấu hiệu thực tế:

• Áp suất header giảm mạnh sau 2–3 lần xung liên tiếp

• Tiếng xung ngắn và không dứt khoát

• Túi rung không đều giữa các khoang

Nhiều trường hợp PTH khảo sát, bình tích áp chỉ đạt 50–60% dung tích cần thiết so với lưu lượng thực tế.

3. Cách tính dung tích bình tích áp rũ bụi

Dung tích bình tích áp phụ thuộc:

• Số lượng van rũ

• Lưu lượng mỗi van

• Chu kỳ rũ

• Áp suất làm việc

Nguyên tắc thực tế:

• Hệ thống nhỏ (<50 túi): 300–500 lít

• Hệ thống trung bình (100–300 túi): 500–2000 lít

• Hệ thống lớn (>500 túi): cần tính toán chi tiết theo lưu lượng xung

PTH khuyến nghị:

Bình tích áp phải đảm bảo áp suất không tụt quá 0.3–0.5 bar trong chuỗi xung.

4. Các lỗi phổ biến liên quan đến bình tích áp rũ bụi

4.1. Không xả nước định kỳ

Khí nén luôn chứa hơi nước. Nếu không xả:

• Nước tích tụ đáy bình

• Gây ăn mòn

• Giảm thể tích hữu dụng

• Hơi nước theo xung khí vào túi → bụi bám dính

4.2. Đường ống kết nối quá nhỏ

Ống cấp khí từ bình tích áp đến header nếu nhỏ hơn thiết kế:

• Hạn chế lưu lượng tức thời

• Giảm lực xung

4.3. Bố trí bình quá xa cụm van

Khoảng cách lớn:

• Tăng tổn thất áp suất

• Giảm tốc độ đáp ứng xung

4.4. Không có van an toàn và đồng hồ áp

Thiếu giám sát áp suất khiến nhà máy không phát hiện sụt áp kịp thời.

5. Mối liên hệ giữa bình tích áp và tuổi thọ túi lọc

Bình tích áp rũ bụi ảnh hưởng trực tiếp đến:

• Lực rũ

• Độ ổn định ΔP

• Mức tiêu hao khí nén

• Chu kỳ thay túi

Khi xung đủ mạnh:

• Bụi rơi sạch

• ΔP ổn định

• Túi ít mài mòn cơ học

Khi xung yếu:

• Bụi ép sâu vào sợi

• Phải tăng áp hoặc tăng chu kỳ rũ

• Túi xuống cấp sớm

6. Dấu hiệu cần kiểm tra lại bình tích áp rũ bụi

1. ΔP tăng dù đã thay túi mới

2. Áp suất khí nén dao động lớn

3. Xung không đều giữa các khoang

4. Máy nén chạy liên tục nhưng áp không ổn định

5. Nước xuất hiện trong đường khí rũ

Nếu xuất hiện ≥2 dấu hiệu trên, nên kiểm tra lại bình tích áp và hệ thống khí nén.

7. Giải pháp tối ưu từ góc nhìn PTH Việt Nam

Để tối ưu hệ thống rũ bụi khí nén, PTH khuyến nghị:

✔ Bố trí bình gần cụm van rũ

✔ Đảm bảo đường ống cấp đủ lớn

✔ Trang bị van xả nước tự động

✔ Theo dõi áp suất trước – sau chuỗi xung

✔ Bảo trì định kỳ 3–6 tháng

Ngoài ra, khi nâng cấp công suất nhà máy, cần đánh giá lại:

• Lưu lượng khí cần rũ

• Số lượng van hoạt động đồng thời

• Dung tích bình tích áp hiện hữu

8. Sai lầm khi chỉ tập trung vào túi lọc

Nhiều nhà máy thay túi liên tục nhưng không cải thiện hiệu quả, vì nguyên nhân nằm ở:

• Áp suất rũ không đủ

• Bình tích áp nhỏ

• Khí nén ẩm

Trong các dự án cải tạo, PTH ghi nhận chỉ cần nâng cấp bình tích áp phù hợp, ΔP có thể giảm 15–25% mà không cần thay túi.

9. Lợi ích khi tối ưu đúng bình tích áp rũ bụi

• Giảm 10–20% tiêu hao khí nén

• Ổn định ΔP

• Tăng tuổi thọ túi 20–30%

• Giảm nguy cơ dừng máy

• Giảm chi phí vòng đời hệ thống
