Thiết kế sai đường ống khí nén – nguyên nhân ngầm phá hệ lọc bụi

Đường ống khí nén sai ảnh hưởng thế nào đến hệ lọc bụi?

Thiết kế sai đường ống khí nén là nguyên nhân thầm lặng khiến xung rũ yếu, chênh áp tăng và hệ lọc bụi nhanh xuống cấp dù thiết bị còn mới.

Trong nhiều dự án lọc bụi, nhà máy đầu tư van rũ tốt, túi lọc đúng chủng loại, khí nén đủ áp, nhưng hiệu quả rũ bụi vẫn thấp, chênh áp tăng nhanh và tiêu hao năng lượng lớn.

Qua khảo sát thực tế, PTH Việt Nam nhận thấy một nguyên nhân rất phổ biến nhưng thường bị bỏ qua:
👉 thiết kế sai đường ống khí nén.

Đây là lỗi không gây sự cố ngay lập tức, nhưng phá hủy hệ thống lọc bụi một cách âm thầm và liên tục.

Thiết kế sai đường ống khí nén là gì?

Thiết kế sai đường ống khí nén là tình trạng:

• Đường ống không đảm bảo lưu lượng xả tức thời

• Tổn thất áp suất lớn khi van rũ hoạt động

• Khí nén đến van đủ áp tĩnh nhưng thiếu áp động

Kết quả là xung rũ yếu, dù đồng hồ áp suất vẫn hiển thị “đẹp”.

Vì sao thiết kế sai đường ống khí nén phá hủy hệ lọc bụi?

Trong hệ thống lọc bụi:

• Van rũ cần xả một lượng khí lớn trong thời gian rất ngắn

• Điều quan trọng nhất là tốc độ xả, không phải áp suất tĩnh

Khi đường ống thiết kế sai:

• Áp tụt ngay khi xả

• Xung rũ mất lực

• Túi lọc không biến dạng đủ biên độ

👉 Bụi không bong → ΔP tăng → hệ thống rơi vào vòng luẩn quẩn.

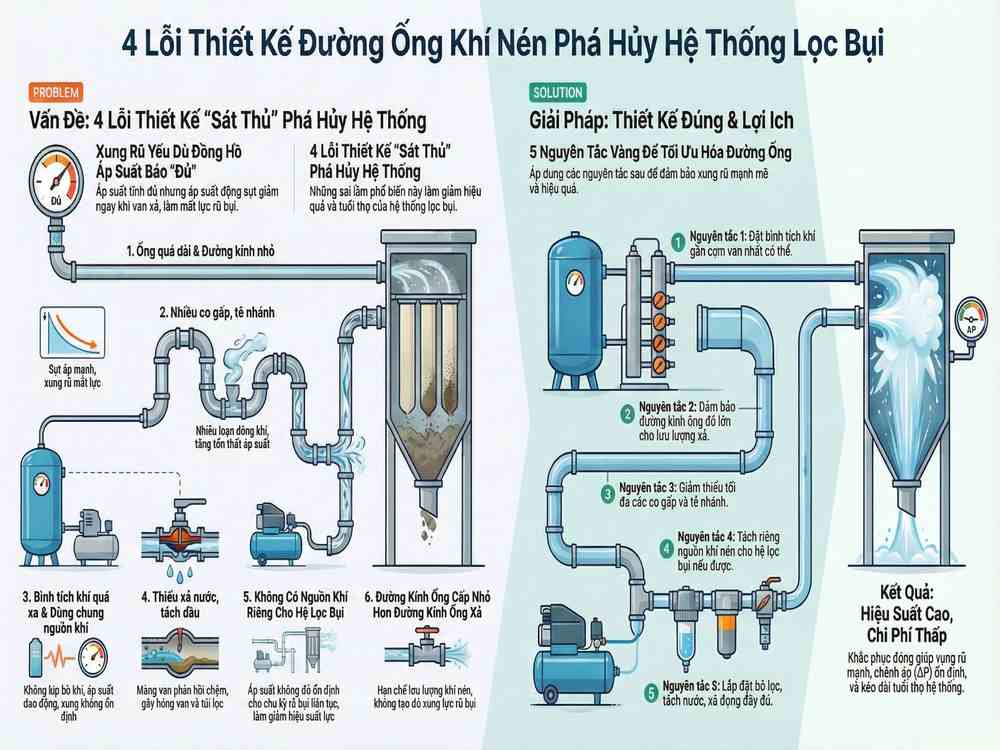

6 lỗi thiết kế đường ống khí nén thường gặp nhất

1. Đường ống khí nén quá dài so với cụm van

Khoảng cách lớn giữa:

• Bình tích khí

• Van rũ bụi

Gây:

• Tổn thất áp suất

• Trễ xung

• Rũ bụi không đồng đều

2. Đường kính ống không đủ lưu lượng xả

Nhiều hệ thống dùng:

• Ống nhỏ để “tiết kiệm chi phí”

Hậu quả:

• Áp tụt mạnh khi van mở

• Xung yếu dù áp nạp đủ

3. Quá nhiều co gấp, tê nhánh

Mỗi co gấp gây:

• Nhiễu dòng khí

• Tăng tổn thất áp suất

Đặc biệt nguy hiểm với:

• Xung khí tốc độ cao trong rũ bụi

4. Bình tích khí đặt quá xa van rũ

Bình khí có vai trò:

• Cung cấp lưu lượng tức thời

Nếu đặt xa:

• Không kịp “bù khí” khi xả

• Xung mất lực ngay từ đầu

5. Thiết kế chung khí nén cho nhiều hệ

Khi:

• Lọc bụi dùng chung khí với thiết bị khác

Sẽ xảy ra:

• Áp dao động

• Xung rũ không ổn định

• ΔP biến động liên tục

6. Thiếu xả nước, tách dầu trên đường ống

Khí nén lẫn:

• Nước

• Dầu

Sẽ:

• Làm màng van phản hồi chậm

• Giảm tốc độ xả

• Gây hỏng van và túi sớm

Dấu hiệu nhận biết thiết kế sai đường ống khí nén

Kỹ sư vận hành có thể nhận biết qua:

• Áp đồng hồ đủ nhưng rũ không sạch

• Van rũ phát tiếng xả yếu, không “dứt”

• ΔP tăng dù túi mới

• Tiêu thụ khí nén cao bất thường

Mối liên hệ giữa đường ống khí nén – xung rũ – chênh áp

Thiết kế đường ống khí nén ảnh hưởng trực tiếp đến:

• Sức mạnh xung khí

• Hiệu quả rũ bụi

• Mức chênh áp ΔP

• Tuổi thọ túi lọc và van rũ

👉 Đường ống sai = toàn hệ sai.

Giải pháp thiết kế đúng đường ống khí nén cho hệ lọc bụi

Để tối ưu, cần:

• Đặt bình tích khí gần cụm van

• Đảm bảo đường kính ống đủ lưu lượng xả

• Giảm tối đa co gấp

• Tách riêng khí nén cho hệ lọc bụi nếu có thể

• Lắp bộ lọc – tách nước – xả đọng

Giải pháp từ PTH Việt Nam

• Rà soát thiết kế đường ống khí nén hiện hữu

• Phân tích nguyên nhân xung rũ yếu dù áp đủ

• Đề xuất phương án cải tạo tiết kiệm chi phí

• Giúp hệ lọc bụi đạt đúng hiệu suất thiết kế

Thiết kế sai đường ống khí nén là nguyên nhân ngầm nhưng gây hậu quả rất lớn cho hệ thống lọc bụi. Khắc phục đúng điểm này sẽ giúp:

• Xung rũ mạnh và đều

• ΔP ổn định

• Giảm tiêu hao khí nén

• Kéo dài tuổi thọ toàn hệ thống
