Màng Van Cao Su DMF-Z-40S – Linh Kiện Quyết Định Hiệu Suất Van Rũ Bụi Khí Nén

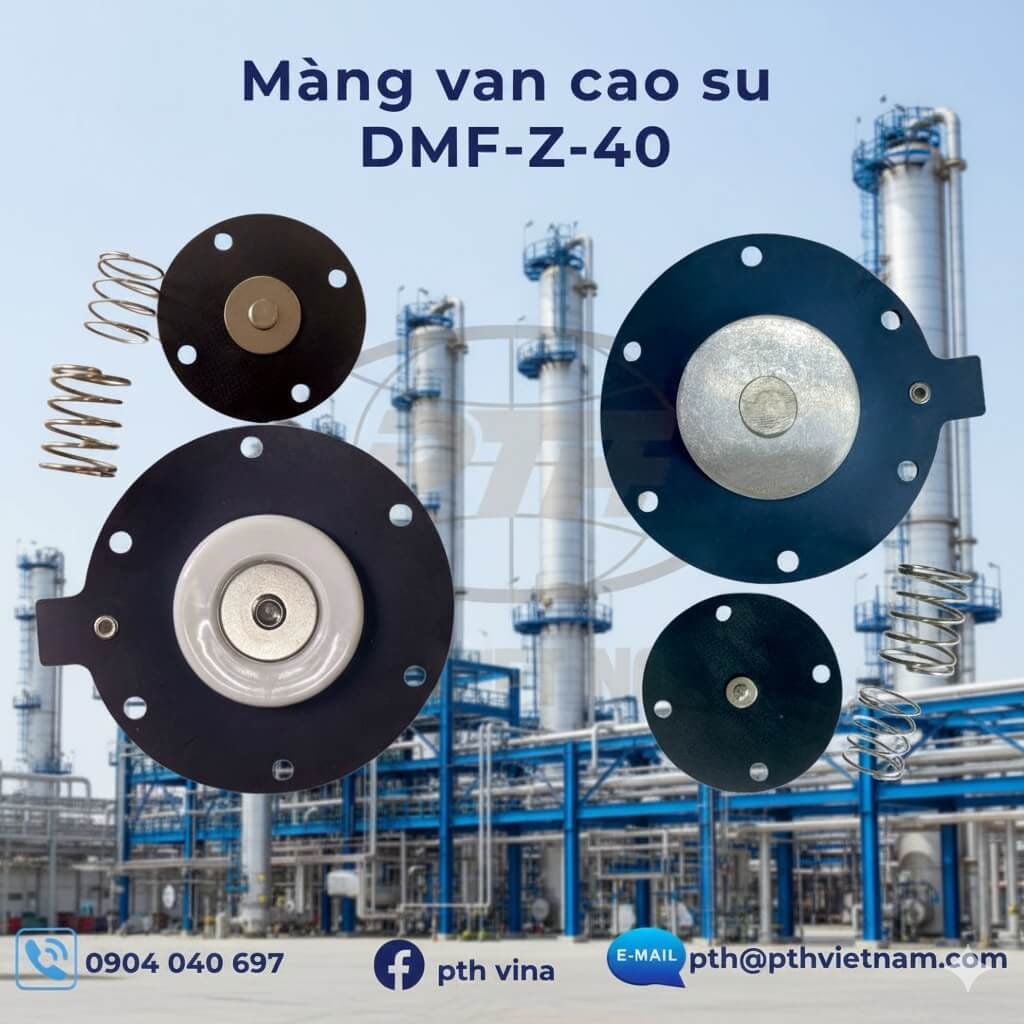

Màng van cao su DMF-Z-40S là gì?
Màng van DMF-Z-40S là bộ phận đàn hồi được lắp đặt bên trong van xung khí nén DMF-Z-40S, có chức năng điều khiển dòng khí nén áp suất cao trong quá trình rũ bụi túi lọc.
Trong mỗi chu kỳ vận hành, van chỉ mở trong thời gian rất ngắn (vài phần nghìn giây). Trong khoảng thời gian này, màng van phải đáp ứng đồng thời các yêu cầu:
Phản hồi nhanh
Lưu lượng khí lớn
Đóng kín ngay sau khi xung kết thúc
Chỉ cần màng van bị chai cứng, lão hóa hoặc biến dạng, toàn bộ hiệu quả rũ bụi sẽ suy giảm đáng kể.
Vai trò của màng van DMF-Z-40S trong hệ thống lọc bụi túi vải
Trong hệ thống lọc bụi túi (lọc bụi túi vải), túi lọc chỉ có thể làm việc hiệu quả khi được rũ bụi đúng cách. Chất lượng xung khí phụ thuộc trực tiếp vào màng van.
Màng van DMF-Z-40S ảnh hưởng trực tiếp đến:
Cường độ xung khí tác động lên túi
Khả năng bong bụi bám trên bề mặt túi lọc
Độ ổn định chênh áp (ΔP)
Mức tiêu thụ khí nén toàn hệ thống
Tuổi thọ túi lọc và van rũ bụi
👉 Khi màng van xuống cấp, hệ thống thường xuất hiện các dấu hiệu:
Xung khí yếu, không dứt khoát
Bụi không rũ sạch
Túi lọc nhanh nghẹt
Quạt hút tăng tải, tiêu hao điện năng
Cấu tạo kỹ thuật của màng van DMF-Z-40S
1 Vật liệu cao su của màng van DMF-Z-40S
NBR: Phù hợp với khí nén khô, nhiệt độ trung bình
Viton: Chịu nhiệt cao, kháng dầu và hóa chất, dùng cho môi trường khắc nghiệt
Việc lựa chọn đúng vật liệu cao su giúp màng van duy trì độ đàn hồi ổn định trong thời gian dài.
2 Lõi kim loại trong màng van DMF-Z-40S
Giữ hình dạng ổn định
Chống biến dạng khi đóng mở liên tục
Giảm nguy cơ rách hoặc lệch màng
3 Bề mặt làm kín chính xác
Độ kín khí cao
Hạn chế rò rỉ khí nén
Giữ áp suất xung ổn định
Nhờ cấu tạo này, màng van DMF-Z-40S có thể đạt tuổi thọ trên 1.000.000 chu kỳ hoạt động.
Nguyên lý hoạt động của màng van DMF-Z-40S
Chu trình vận hành tiêu chuẩn:
Bộ điều khiển gửi tín hiệu
Cuộn coil điện từ được kích hoạt
Áp suất khoang điều khiển giảm nhanh
Màng van bật mở tức thời
Khí nén phun mạnh vào túi lọc
Khi ngắt tín hiệu, màng van đóng kín
👉 Tốc độ phản hồi và độ đàn hồi của màng van quyết định trực tiếp hiệu quả rũ bụi.
Ưu điểm của màng van DMF-Z-40S trong vận hành thực tế
Độ kín khí cao
Giảm thất thoát khí nén – yếu tố gây lãng phí chi phí vận hành.
Phản hồi nhanh
Xung khí mạnh, phù hợp cả với bụi mịn và tải bụi lớn.
Tuổi thọ bền bỉ
Hoạt động ổn định trong hệ thống vận hành liên tục 24/7.
Dễ lắp đặt – bảo trì
Thiết kế tiêu chuẩn DMF, thay thế nhanh, giảm thời gian dừng máy.
Ứng dụng thực tế
Hệ thống lọc bụi túi tay áo
Van rũ bụi khí nén DMF-Z-40S
Nhà máy xi măng, thép, nhiệt điện
Ngành gỗ, khoáng sản, hóa chất
Thông số kỹ thuật màng van DMF-Z-40S
| Thông số | Giá trị |
|---|---|
| Model | DMF-Z-40S |
| Đường kính van | 1½ inch |
| Vật liệu | Cao su NBR / Viton |
| Áp suất làm việc | 0,3 – 0,8 MPa (3 – 8 bar) |
| Nhiệt độ | –5°C đến +80°C |
| Tuổi thọ | > 1.000.000 chu kỳ |
Hướng dẫn lắp đặt & bảo dưỡng
Ngắt hoàn toàn nguồn khí nén
Tháo nắp van xung
Vệ sinh sạch bề mặt tiếp xúc
Lắp màng van đúng chiều kỹ thuật
Siết bulông đều lực
⏱ Khuyến nghị: kiểm tra và thay thế định kỳ 6–12 tháng để đảm bảo hiệu suất rũ bụi ổn định.
Vì sao nên chọn màng van DMF-Z-40S tại PTH Việt Nam?
Đúng chuẩn kỹ thuật – đúng model
Tư vấn phù hợp từng hệ thống lọc bụi
Hàng sẵn kho, giao nhanh
Hỗ trợ kỹ thuật lâu dài trong suốt vòng đời thiết bị
Tài liệu tham khảo kỹ thuật
Nguyên lý lọc bụi xung khí nén:
van rũ bụi GoyenCấu tạo hệ thống lọc bụi túi:
túi lọc bụi công nghiệp
Sản phẩm liên quan trong hệ thống lọc bụi
Tham khảo thêm các linh kiện đồng bộ khác tại PTH Việt Nam: túi lọc bụi công nghiệp, van rũ bụi khí nén, màng van rũ bụi các hãng và khung xương túi lọc – đảm bảo hệ thống vận hành ổn định và tối ưu chi phí bảo trì.
Câu hỏi thường gặp về màng van DMF-Z-40S
Màng van DMF-Z-40S lắp cho van nào?
Màng DMF-Z-40S dùng cho van rũ bụi SBFEC cùng mã DMF-Z-40S. Nếu không rõ mã, gửi ảnh tem van hoặc đo đường kính màng cũ để kỹ thuật PTH tra đúng bộ.
Khi nào cần thay màng van DMF-Z-40S?
Kiểm tra màng mỗi 6 – 12 tháng, thay bộ màng sau 1 – 3 năm tùy tần suất rũ bụi. Thay ngay khi van xì khí liên tục, xung yếu hoặc chênh áp ΔP tăng bất thường dù áp khí vẫn đủ.
Dấu hiệu nào cho thấy màng van đã hỏng?
Thường gặp nhất: van xì khí liên tục dù không có tín hiệu xung; tiếng xả kéo dài thay vì dứt khoát; bụi không bong khỏi túi lọc; áp khí trong bình tích tụt nhanh bất thường.
Màng van DMF-Z-40S làm bằng vật liệu gì?
Bản tiêu chuẩn dùng cao su NBR kết hợp đĩa/lõi kim loại gia cường để giữ form và tăng độ kín khí. Môi trường nóng hoặc có dầu/hóa chất nên hỏi PTH về bản Viton.
Màng van DMF-Z-40S có CO/CQ và báo giá thế nào?
Hàng chính hãng SBFEC, có CO/CQ và hóa đơn VAT. Gửi mã màng và số lượng, PTH báo giá trong 24 giờ làm việc.
Xem thêm: van rũ bụi DMF/SBFEC.
Màng DMF-Z-40S lắp van nào? Báo giá màng DMF-Z-40S
Màng DMF-Z-40S dùng cho Van DMF-T-40S, Van xung DMF-Y-40S, Van SBFEC DMF-Z-40S, Van SBFEC DMF-ZM-40S (cổng DN40 (1½”)), theo bảng tra cứu màng van của PTH. Kích thước màng DMF-Z-40S tương ứng cổng van DN40 (1½”). Nên gửi ảnh tem van để PTH xác nhận trước khi đặt hàng.
Báo giá bộ màng DMF-Z-40S xem tại bảng giá màng van 2026. Cách thay màng DMF-Z-40S: ngắt điện coil, xả hết khí trong bình tích áp, tháo nắp van, thay bộ màng đúng chiều rồi siết đều bulông; xem thêm màng van SBFEC. Tên gọi khác: bộ sửa chữa van SBFEC DMF-Z-40S (diaphragm kit), màng cao su SBFEC DMF-Z-40S, màng van rũ bụi hoặc màng van giũ bụi SBFEC DMF-Z-40S, màng van SBFEC DMF-40.
