Khung xương cong hoặc sai kích thước làm hệ thống lọc bụi giảm hiệu suất ra sao

Khung xương cong hoặc sai kích thước làm hệ thống lọc bụi giảm hiệu suất ra sao

Khi hệ thống lọc bụi tăng ΔP bất thường, nhiều kỹ thuật viên tập trung kiểm tra van, màng van, áp suất khí nén — nhưng thường bỏ qua một nguyên nhân im lặng: khung xương túi lọc bị cong hoặc sai kích thước. Bài viết này phân tích 3 case thực tế thường gặp nhất và cơ chế tác động đến ΔP.

Tại sao khung xương ảnh hưởng trực tiếp đến ΔP?

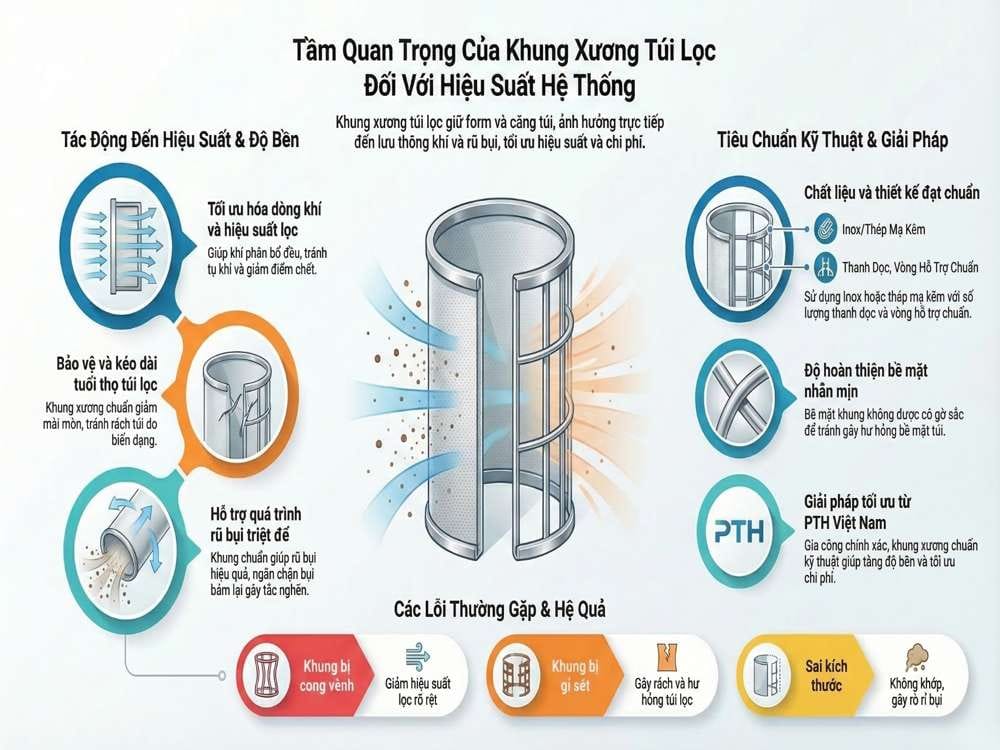

ΔP (chênh áp lọc) phản ánh sức cản của túi lọc với dòng khí. Khi túi lọc bị biến dạng, bóp méo hoặc xẹp — dù chỉ một phần — diện tích bề mặt lọc hiệu quả giảm, khí phải đi qua tiết diện hẹp hơn, làm ΔP tăng. Khung xương là thứ duy nhất giữ hình dạng túi lọc đúng như thiết kế. Vì vậy, khung cong hoặc sai kích thước là tác nhân gây ΔP tăng gián tiếp nhưng dai dẳng và khó phát hiện.

Case 1: Khung xương cong – cọ rách túi lọc

Cơ chế: Khung xương bị cong (do vận chuyển, lắp sai lực, nhiệt độ cao kéo dài) tạo ra điểm tiếp xúc bất thường giữa sợi thép và bề mặt vải túi lọc. Mỗi chu kỳ xung khí nén, túi phồng ra và xẹp vào liên tục — điểm cọ xát này tích lũy ma sát cơ học, dần dần mài mỏng vải cho đến khi thủng hoặc rách.

Triệu chứng: Vết rách thường xuất hiện theo chiều dọc, tập trung tại 1–2 điểm cố định, không phân bố đều. ΔP đột ngột giảm mạnh (do khí lọt qua lỗ rách), kèm theo lượng bụi thoát ra cuống xả tăng vọt.

Cách kiểm tra: Rút khung ra khỏi túi, đặt trên mặt phẳng, dùng thước thẳng kiểm tra toàn bộ chiều dài. Độ cong cho phép ≤ 1,5 mm/mét. Vượt ngưỡng này → thay khung.

Case 2: Khung sai đường kính – xẹp túi, tắc lọc

Cơ chế: Khung xương có đường kính ngoài nhỏ hơn đường kính trong của túi lọc sẽ không giữ được túi ở trạng thái căng tròn. Trong quá trình lọc, áp lực hút khí làm túi bị xẹp một phần vào giữa (co về phía khung), tạo ra vùng vải lọc bị gấp nếp. Bụi tích tụ ở nếp gấp này không được rũ sạch hoàn toàn trong chu kỳ pulse-jet, làm tắc dần theo thời gian.

Triệu chứng: ΔP tăng dần đều, không hồi phục dù đã tăng tần suất rũ bụi. Túi lấy ra có vết gấp nếp dọc theo chiều dài và lớp bụi bám dày tại các nếp.

Cách kiểm tra: Đo Ø ngoài khung bằng thước cặp tại 3 vị trí (đầu, giữa, cuối). So sánh với Ø danh nghĩa. Sai số cho phép: ±1 mm. Nếu khung nhỏ hơn > 2 mm so với thiết kế → lọc bụi sẽ suy giảm hiệu suất rõ rệt sau 2–4 tuần vận hành.

Case 3: Khung sai chiều dài – dòng khí lệch, rũ bụi không đều

Cơ chế: Khung xương ngắn hơn chiều dài túi sẽ để phần cuối túi không có đỡ. Khi xung khí nén tác động, phần cuối túi bị phồng lệch và va đập vào thành buồng lọc hoặc túi kề bên. Nếu khung dài hơn túi, phần đầu khung thừa ra làm lệch miệng túi, dòng khí nén không đi theo trục tâm, hiệu suất rũ bụi giảm 20–40%.

Triệu chứng: Một số túi không được rũ sạch theo chu kỳ (log van hoạt động bình thường nhưng ΔP không giảm đủ sau mỗi xung). Túi có thể bị mài mòn tại điểm va đập đầu cuối.

Cách kiểm tra: Đo chiều dài khung và chiều dài túi (khi túi không có khung). Sai số cho phép: ±5 mm toàn bộ chiều dài. Khung ngắn hơn > 10 mm → không đủ đỡ; khung dài hơn > 10 mm → lệch miệng.

Bảng tóm tắt: Lỗi khung xương và tác động đến ΔP

Tiêu chí kiểm tra khung xương trước khi lắp

Để tránh 3 case trên, cần kiểm tra khung trước khi lắp theo checklist: độ thẳng (≤1,5 mm/m), đường kính tại 3 điểm (±1 mm), chiều dài tổng (±5 mm), mối hàn đầy đủ không ba via, bề mặt sợi không có cạnh sắc và lớp phủ không bong tróc. Xem chi tiết tại bài checklist kiểm tra khung xương trước khi lắp.

PTH Việt Nam – Cung cấp khung xương đúng thông số, kiểm tra trước xuất xưởng

PTH Việt Nam kiểm tra 100% khung xương túi lọc về độ thẳng, đường kính và mối hàn trước khi xuất xưởng. Nếu bạn đang gặp ΔP tăng bất thường, hãy liên hệ để được tư vấn kiểm tra khung xương và xác định nguyên nhân chính xác.

Xem thêm về thông số kỹ thuật khung xương túi lọc để đối chiếu với khung đang dùng tại hệ thống của bạn.

Xem thêm các giải pháp: van rũ bụi khí nén, túi lọc bụi công nghiệp, màng van rũ bụi.
