Hệ Thống Lọc Bụi Công Nghiệp: Cấu Tạo – Nguyên Lý – Tối Ưu Vận Hành & Chi Phí Dài Hạn

Hệ thống lọc bụi công nghiệp không chỉ là hạng mục xử lý môi trường mang tính đối phó, mà là yếu tố cốt lõi quyết định chi phí vận hành, độ ổn định sản xuất và rủi ro pháp lý của nhà máy.

Trong thực tế tư vấn kỹ thuật, nhiều doanh nghiệp đầu tư hệ thống lọc bụi với chi phí lớn nhưng vẫn gặp tình trạng ΔP tăng nhanh, túi lọc rách sớm, khí nén tiêu thụ cao và dừng máy ngoài kế hoạch. Nguyên nhân chủ yếu đến từ việc hiểu chưa đúng cấu tạo, nguyên lý và cách tối ưu hệ thống lọc bụi công nghiệp.

Bài viết dưới đây giúp anh nhìn hệ thống lọc bụi từ góc độ kỹ sư vận hành, không phải từ catalogue thiết bị.

1. Hệ thống lọc bụi công nghiệp là gì và vai trò trong vận hành nhà máy

Hệ thống lọc bụi công nghiệp là tổ hợp các thiết bị dùng để thu gom – tách – xử lý bụi phát sinh trong quá trình sản xuất của các ngành như xi măng, thép, nhiệt điện, hóa chất, vật liệu xây dựng…

Mục tiêu của hệ thống không chỉ là thu bụi, mà là:

• Duy trì phát thải ổn định dưới ngưỡng quy định

• Vận hành liên tục, hạn chế dừng máy

• Tối ưu chi phí vòng đời (TCO) thay vì chỉ chi phí đầu tư ban đầu

Các yêu cầu cốt lõi của hệ thống lọc bụi công nghiệp:

• Hiệu suất lọc cao, ổn định theo thời gian

• Phù hợp quy chuẩn môi trường hiện hành (QCVN 19:2009/BTNMT)

• Ít tiêu hao năng lượng và khí nén

• Dễ bảo trì, dễ nâng cấp

👉 Doanh nghiệp có thể tham khảo QCVN 19:2009/BTNMT về khí thải công nghiệp.

2. Cấu tạo hệ thống lọc bụi công nghiệp và các hạng mục ảnh hưởng hiệu suất

Một hệ thống lọc bụi tay áo (lọc bụi túi vải (hệ thống lọc bụi túi vải)) tiêu chuẩn bao gồm nhiều hạng mục, trong đó chỉ cần một khâu làm sai cũng kéo theo chi phí vận hành tăng mạnh.

2.1. Buồng lọc và vỏ thiết bị

• Chịu áp âm, chịu mài mòn và nhiệt

• Thiết kế ảnh hưởng trực tiếp đến phân bố dòng khí và tải bụi lên túi lọc

2.2. Túi lọc bụi công nghiệp

• Vật liệu phổ biến: Polyester, PPS, PTFE, Aramid…

• Tuổi thọ túi không chỉ phụ thuộc vật liệu, mà phụ thuộc chất lượng rũ bụi

👉 Tham khảo chi tiết túi lọc bụi công nghiệp tại:
túi lọc bụi công nghiệp

2.3. Khung túi (xương túi)

• Giữ form túi trong suốt quá trình vận hành

• Khung cong, gờ sắc là nguyên nhân phổ biến gây rách túi sớm

2.4. Van rũ bụi (Pulse Valve)

• Được xem là “trái tim” của hệ thống rũ bụi

• Quyết định lực rũ, mức tiêu thụ khí nén và tuổi thọ túi lọc

👉 Tham khảo van rũ bụi khí nén tại:
van rũ bụi khí nén

2.5. Blowpipe & Venturi

• Truyền và khuếch đại xung khí

• Chỉ cần sai lệch nhỏ cũng có thể làm mất 30–40% hiệu quả rũ bụi

2.6. Quạt hút và hệ thống đường ống

• Tạo áp âm cho toàn hệ thống

• Là hạng mục tiêu thụ điện năng lớn nhất trong lọc bụi

3. Nguyên lý hoạt động của hệ thống lọc bụi tay áo

Nguyên lý làm việc cơ bản gồm:

• Quạt hút đưa khí chứa bụi vào buồng lọc

• Bụi bị giữ lại trên bề mặt túi

• Lớp “cake bụi” hình thành giúp tăng hiệu suất lọc

• Khi chênh áp (ΔP) tăng, hệ thống kích hoạt rũ bụi

• Xung khí nén làm túi giãn nhanh → bụi rơi xuống phễu

👉 Rũ bụi hiệu quả = ΔP ổn định + khí nén tiết kiệm + túi lọc bền

4. Các chỉ số KPI quan trọng khi tối ưu hệ thống lọc bụi công nghiệp

4.1. Chênh áp (ΔP)

• Phản ánh trực tiếp hiệu quả rũ bụi

• ΔP tăng nhanh cho thấy rũ không sạch hoặc khí nén suy giảm

4.2. Tiêu thụ khí nén

• Chiếm khoảng 20–35% chi phí năng lượng gián tiếp

• Van rũ bụi kém chất lượng gây lãng phí lớn nhưng khó nhận ra

4.3. Tuổi thọ túi lọc

• Hệ thống tối ưu: 24–36 tháng

• Hệ thống kém: chỉ 6–12 tháng

4.4. Tần suất dừng máy

• Mỗi lần dừng máy do lọc bụi gây thiệt hại lớn về sản xuất và nhân công

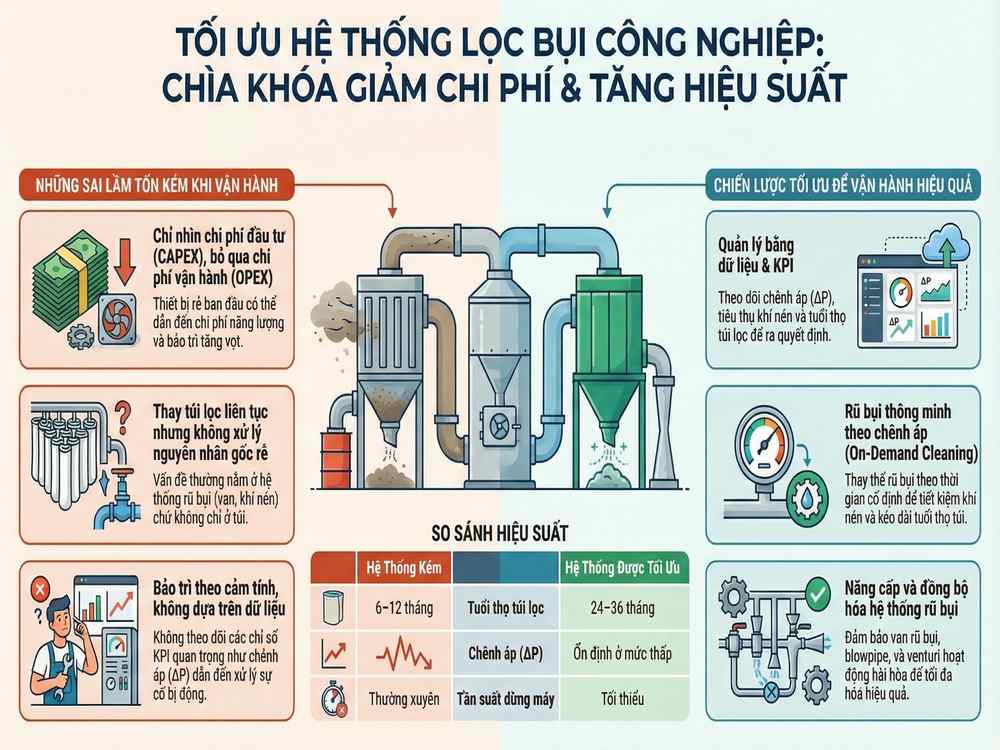

5. Những sai lầm phổ biến khi vận hành hệ thống lọc bụi trong nhà máy công nghiệp

5.1. Chỉ nhìn CAPEX, bỏ qua OPEX

Thiết bị giá rẻ ban đầu nhưng kéo theo chi phí điện, khí nén và bảo trì tăng mạnh.

5.2. Thay túi lọc liên tục nhưng không xử lý gốc rễ

Nguyên nhân thường nằm ở van rũ bụi, blowpipe hoặc hệ thống khí nén, không phải ở túi.

5.3. Bảo trì theo cảm tính

Không theo dõi ΔP, KPI khiến xử lý sự cố luôn bị động.

6. Khi nào cần nâng cấp hoặc tái cấu trúc hệ thống lọc bụi công nghiệp?

Doanh nghiệp nên xem xét nâng cấp khi xuất hiện từ 2–3 dấu hiệu:

• ΔP dao động mạnh, tăng nhanh

• Túi lọc rách sớm, nghẹt bụi

• Khí nén tiêu thụ cao bất thường

• Hệ thống vận hành trên 5–7 năm

👉 Giải pháp hiệu quả không nhất thiết là thay mới toàn bộ, mà là nâng cấp đúng hạng mục.

7. Chiến lược tối ưu hệ thống lọc bụi công nghiệp hiệu quả

7.1. Đánh giá tổng thể trước khi đầu tư

Xem xét lưu lượng khí, tải bụi, điều kiện vận hành thực tế.

7.2. Đồng bộ hệ thống rũ bụi

Van rũ bụi – blowpipe – venturi – túi lọc phải hoạt động hài hòa.

7.3. Rũ bụi theo chênh áp (ΔP)

Thay timer cố định bằng điều khiển theo nhu cầu giúp tiết kiệm khí nén.

7.4. Quản lý bằng dữ liệu và KPI

Giảm “chữa cháy”, tăng tính chủ động trong vận hành.

8. Vai trò của nhà cung cấp giải pháp hệ thống lọc bụi công nghiệp trong nhà máy

Một nhà cung cấp đúng nghĩa cần:

• Khảo sát và đánh giá hệ thống hiện hữu

• Đề xuất giải pháp phù hợp điều kiện thực tế

• Đồng hành kỹ thuật lâu dài, không chỉ bán thiết bị

9. Giải pháp hệ thống lọc bụi công nghiệp từ PTH Việt Nam

PTH Việt Nam cung cấp giải pháp lọc bụi tổng thể cho nhà máy:

• Đánh giá & tối ưu hệ thống lọc bụi hiện hữu

• Nâng cấp van rũ bụi, túi lọc và phụ kiện đồng bộ

• Tối ưu khí nén – chênh áp – chi phí vận hành dài hạn

Hệ thống lọc bụi công nghiệp không phải hạng mục phụ trợ, mà là yếu tố quyết định chi phí, độ ổn định và uy tín môi trường của nhà máy.
Đầu tư đúng – vận hành đúng – tối ưu đúng chỗ sẽ mang lại lợi ích kinh tế bền vững.
