Hệ thống lọc bụi túi vải: giải pháp xử lý bụi công nghiệp hiệu quả

Hệ thống lọc bụi túi vải (Lọc bụi túi vải (hệ thống lọc bụi túi vải)) là giải pháp xử lý bụi công nghiệp hiệu quả được sử dụng phổ biến trong các nhà máy xi măng, thép, nhiệt điện và khai khoáng. Với hiệu suất lọc lên tới 99,9%, hệ thống giúp kiểm soát bụi và bảo vệ môi trường sản xuất.. Hệ thống này sử dụng các túi lọc bằng vải kỹ thuật để giữ lại hạt bụi trong dòng khí, đảm bảo khí sạch trước khi thải ra môi trường.

Trong các nhà máy hiện đại, hệ thống lọc bụi túi vải có thể đạt hiệu suất lọc lên đến 99 – 99,9%, giúp đáp ứng các quy chuẩn môi trường nghiêm ngặt.

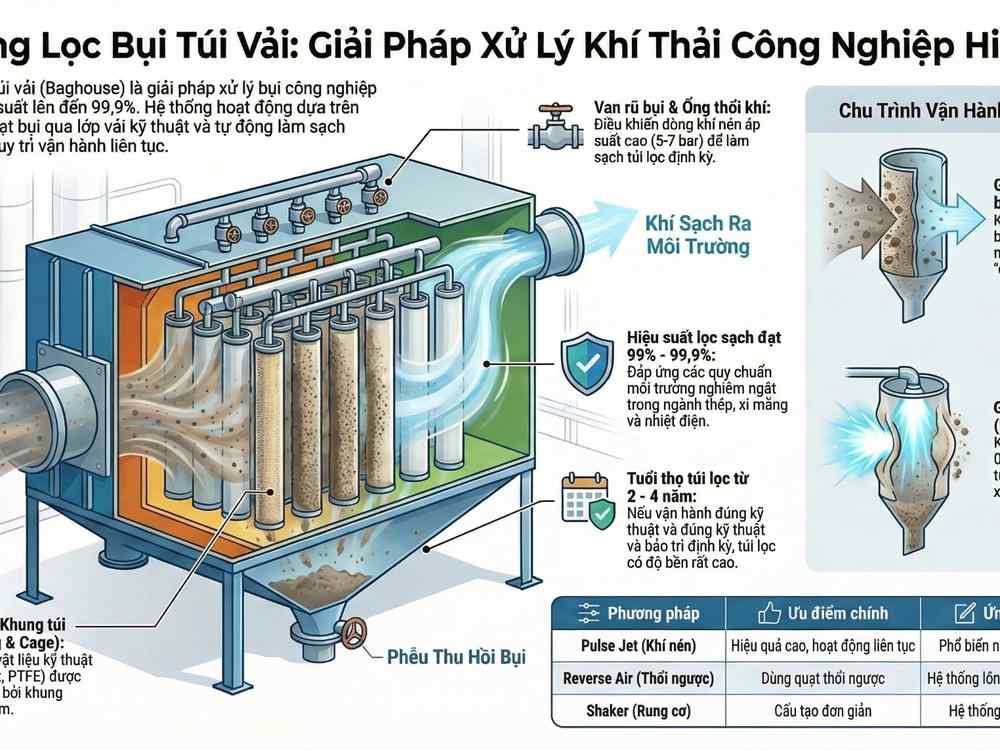

1. Cấu tạo của hệ thống lọc bụi Lọc bụi túi vải

Một hệ thống lọc bụi túi vải hoàn chỉnh trong nhà máy thường gồm các bộ phận chính sau:

1. Buồng lọc (Lọc bụi túi vải housing)

Là phần vỏ thép của hệ thống, nơi chứa toàn bộ cụm túi lọc và phân chia các khoang lọc. Buồng lọc thường được thiết kế dạng:

• Buồng lọc nhiều khoang

• Buồng lọc dạng module

• Buồng lọc dạng đứng hoặc ngang

2. Túi lọc bụi

Đây là thành phần quan trọng nhất của hệ thống.

Túi lọc được chế tạo từ các loại vật liệu vải kỹ thuật như:

• Polyester (PE)

• Nomex (Aramid)

• PPS

• PTFE

• FMS

Các vật liệu này được lựa chọn tùy theo:

• Nhiệt độ khí

• Độ ẩm

• Thành phần hóa học

• Kích thước hạt bụi

3. Khung túi lọc

Khung túi có nhiệm vụ giữ hình dạng túi lọc và giúp túi chịu được áp lực dòng khí và xung khí nén khi rũ bụi.

Khung thường làm bằng:

• Thép mạ kẽm

• Thép không gỉ

• Thép sơn epoxy

4. Van rũ bụi khí nén

Van rũ bụi điều khiển dòng khí nén áp suất cao để làm sạch túi lọc.

Một số dòng van phổ biến:

• ASCO

• Goyen

• SBFEC

• DMF

5. Ống thổi khí (Blowpipe)

Ống blowpipe phân phối khí nén từ van rũ bụi đến từng hàng túi lọc thông qua các lỗ phun.

6. Venturi

Venturi được đặt ở miệng túi để tăng tốc dòng khí nén, giúp tạo hiệu ứng hút mạnh khi rũ bụi.

2. Nguyên lý hoạt động của hệ thống lọc bụi túi vải

Nguyên lý hoạt động của hệ thống lọc bụi túi vải gồm 2 giai đoạn chính: lọc bụi và rũ bụi.

Giai đoạn 1: Lọc bụi (Dust Filtration)

Dòng khí chứa bụi từ quá trình sản xuất được quạt hút đưa vào buồng lọc.

Quá trình lọc diễn ra như sau:

1. Khí bụi đi vào buồng lọc

2. Khí đi xuyên qua lớp vải của túi lọc

3. Các hạt bụi bị giữ lại trên bề mặt túi

4. Khí sạch đi qua túi và thoát ra ngoài

Sau một thời gian hoạt động, bụi sẽ tích tụ thành lớp bụi cake trên bề mặt túi lọc.

Lớp bụi này thực tế giúp tăng hiệu suất lọc, vì nó tạo thêm lớp cản bụi.

Giai đoạn 2: Rũ bụi (Pulse Jet Cleaning)

Khi lớp bụi trên túi lọc dày lên, áp suất chênh lệch (ΔP) giữa hai phía túi sẽ tăng.

Lúc này hệ thống sẽ kích hoạt chu trình rũ bụi bằng khí nén:

1. Bộ điều khiển phát tín hiệu

2. Van rũ bụi mở trong 0.1 – 0.3 giây

3. Khí nén phun qua blowpipe

4. Khí đi qua venturi tạo xung mạnh

5. Túi lọc rung và bung lớp bụi

Bụi rơi xuống:

• phễu chứa bụi (hopper)

• hệ thống vít tải

• van xoay xả bụi

3. Chu trình làm việc của hệ thống lọc bụi

Trong nhà máy, hệ thống lọc bụi túi vải hoạt động liên tục theo chu trình tuần hoàn:

1️⃣ Hút khí bụi từ dây chuyền sản xuất
2️⃣ Lọc bụi qua túi vải
3️⃣ Khí sạch thải ra môi trường
4️⃣ Hệ thống tự động rũ bụi bằng khí nén
5️⃣ Bụi thu gom tại phễu xả

Chu trình này có thể lặp lại hàng triệu lần trong suốt vòng đời túi lọc.

4. Các phương pháp rũ bụi phổ biến

Trong hệ thống lọc bụi túi vải hiện nay có 3 phương pháp rũ bụi chính:

1. Pulse Jet (rũ bụi khí nén)

Phổ biến nhất trong công nghiệp.

Ưu điểm:

• hiệu quả làm sạch cao

• hoạt động liên tục

• phù hợp lưu lượng lớn

2. Reverse Air (thổi ngược)

Dùng quạt thổi khí ngược để làm sạch túi.

Thường dùng trong hệ thống lớn như:

• xi măng

• nhiệt điện

3. Shaker (rung cơ học)

Dùng motor rung để giũ bụi.

Phù hợp:

• hệ thống nhỏ

• lưu lượng thấp

5. Ưu điểm của hệ thống lọc bụi túi vải

Hệ thống lọc bụi túi vải được sử dụng rộng rãi vì có nhiều ưu điểm:

Hiệu suất lọc rất cao

Có thể lọc được bụi kích thước <1 micron.

Ổn định trong môi trường công nghiệp

Hoạt động tốt trong:

• nhiệt độ cao

• bụi mịn

• lưu lượng lớn

Linh hoạt theo nhiều ngành

Áp dụng trong:

• nhà máy xi măng

• nhà máy thép

• nhiệt điện

• khai thác khoáng sản

• thức ăn chăn nuôi

Tuổi thọ túi lọc cao

Nếu vận hành đúng kỹ thuật, túi lọc có thể dùng 2 – 4 năm.

6. Những yếu tố ảnh hưởng đến hiệu quả lọc bụi

Hiệu suất hệ thống phụ thuộc nhiều yếu tố kỹ thuật:

Tốc độ lọc (Air to cloth ratio)

Quyết định khả năng giữ bụi.

Thông thường:

Chất liệu túi lọc

Chọn sai vật liệu sẽ gây:

• cháy túi

• bít túi

• giảm tuổi thọ

Áp suất khí nén

Thông thường:

Chu kỳ rũ bụi

Chu kỳ rũ không hợp lý có thể gây:

• nghẹt túi

• rách túi

• giảm hiệu suất lọc

7. Ứng dụng trong nhà máy công nghiệp

Hệ thống lọc bụi túi vải được sử dụng tại nhiều khu vực sản xuất:

Nhà máy xi măng

• lò nung

• nghiền than

• nghiền clinker

Nhà máy thép

• lò hồ quang

• hệ thống hút bụi xưởng luyện

Nhà máy thức ăn chăn nuôi

• nghiền nguyên liệu

• hệ thống silo

Nhà máy nhiệt điện

• lọc bụi tro bay

8. Xu hướng công nghệ ASCO Numatics (Emerson) năm 2026

Các nhà máy hiện nay đang áp dụng nhiều công nghệ mới:

• Cảm biến chênh áp ΔP thông minh

• Giám sát online hệ thống lọc bụi

• CEMS kết nối môi trường

• vật liệu túi lọc PTFE membrane

Các giải pháp này giúp:

• tăng tuổi thọ túi lọc

• giảm tiêu thụ khí nén

• tối ưu chi phí vận hành

Túi lọc bụi công nghiệp đóng vai trò quan trọng trong hệ thống lọc bụi túi vải. Hệ thống lọc bụi túi vải là thiết bị không thể thiếu trong các nhà máy công nghiệp hiện đại. Với nguyên lý lọc bụi bằng vật liệu vải kết hợp rũ bụi bằng khí nén, hệ thống có thể xử lý hiệu quả bụi mịn và đáp ứng các tiêu chuẩn môi trường nghiêm ngặt.

Nếu được thiết kế đúng kỹ thuật và bảo trì định kỳ, hệ thống lọc bụi túi vải sẽ giúp doanh nghiệp:

• đảm bảo môi trường sản xuất

• giảm chi phí vận hành

• nâng cao tuổi thọ thiết bị

• tuân thủ quy định khí thải.
