Bộ Điều Khiển Van Xung (Controller)

Bộ Điều Khiển Van Xung (Controller): Nguyên Lý Hoạt Động, Cách Cài Đặt Và Xử Lý Lỗi Trong Hệ Thống Lọc Bụi Công Nghiệp

1. Controller – “Trái tim” của hệ thống giũ bụi túi

Trong hệ thống lọc bụi tay áo công nghiệp, bộ điều khiển van xung (Pulse Jet Controller) đóng vai trò điều phối toàn bộ chu kỳ giũ bụi. Mỗi xung khí đi ra từ van rũ bụi đều phụ thuộc vào tín hiệu điều khiển của controller. Điều này có nghĩa: nếu controller hoạt động không ổn định, chu kỳ giũ bụi sẽ rối loạn, ΔP tăng cao, túi lọc nhanh bám bụi, quạt hút tiêu thụ nhiều điện và cả hệ thống có thể suy giảm hiệu suất nghiêm trọng.

Controller vì vậy được ví như “bộ não” hoặc “trái tim” của hệ thống lọc bụi. Nhiệm vụ của bộ điều khiển là kích hoạt coil theo thứ tự, khoảng thời gian và thời lượng xung đã cài đặt. Đối với controller thế hệ mới, thiết bị còn có thể giám sát ΔP để tự điều chỉnh chu kỳ giũ bụi tối ưu.

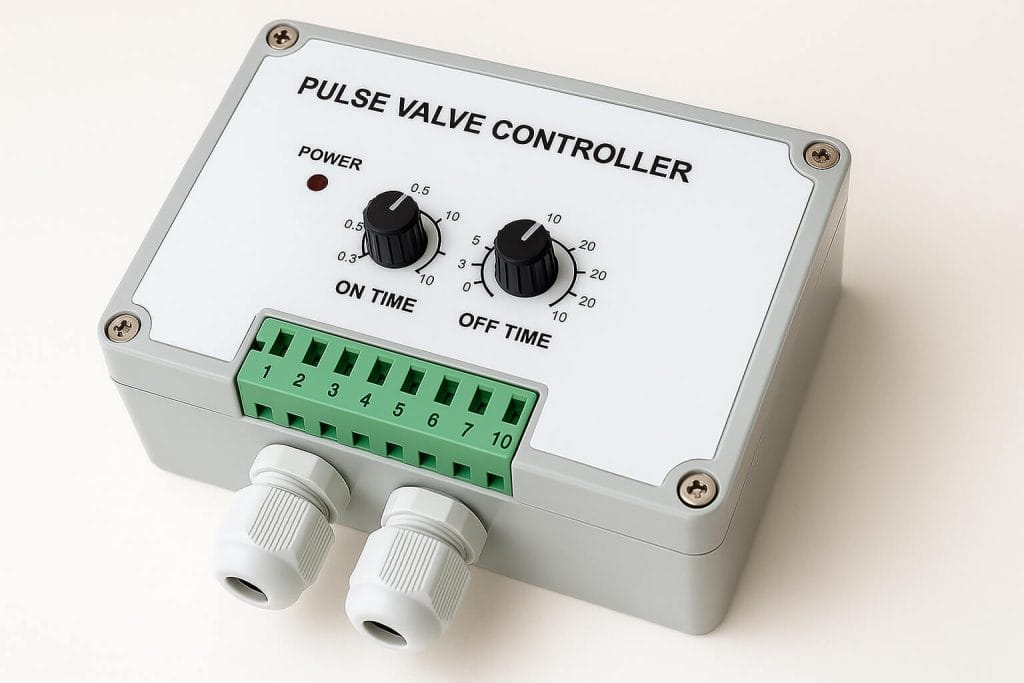

2. Cấu tạo của bộ điều khiển van xung

Một controller chất lượng cao bao gồm các thành phần:

✅ 1. Mạch điều khiển trung tâm

Nơi xử lý tín hiệu vào, điều khiển tín hiệu ra theo thuật toán.

✅ 2. Timer (bộ tạo xung)

Điều chỉnh “Pulse Duration” và “Interval Time” – 2 thông số quan trọng nhất.

✅ 3. Relay công suất

Chịu tải cao để đảm bảo coil van hoạt động ổn định.

✅ 4. Module điều khiển kênh (Channel Output)

Phân chia tín hiệu cho 4–96 kênh tùy loại controller.

✅ 5. Bộ nguồn ổn định nội bộ

✅ 6. Mạch bảo vệ

– Chống ngược cực
– Chống quá dòng
– Chống sét lan truyền

✅ 7. Màn hình hiển thị (với loại digital)

Giúp cài đặt nhanh – trực quan – chính xác.

✅ 8. Cảm biến ΔP (đối với controller thông minh)

Cho phép thiết bị tự động điều chỉnh chu kỳ giũ bụi dựa trên chênh áp thực tế của hệ thống.

3. Nguyên lý hoạt động của Pulse Jet Controller

Controller hoạt động theo chu kỳ như sau:

1. Mạch điều khiển gửi tín hiệu điện đến coil.

2. Coil tạo ra từ trường hút plunger.

3. Màng van mở → tạo xung khí cao áp.

4. Bụi bám trên túi lọc được giũ xuống phễu chứa.

5. Controller chuyển sang kênh tiếp theo.

Chu kỳ này được lặp lại liên tục từ 1–10 giây, tùy mức độ bụi và thiết kế hệ thống.

Controller thông minh còn có khả năng:

✅ Giũ theo ΔP
✅ Giũ theo dãy
✅ Giũ từng group nhiều van
✅ Giũ toàn bộ khi khởi động
✅ Báo lỗi khi coil hoặc van không nhận tín hiệu

4. Các thông số cần cài đặt đúng chuẩn

Để hệ thống giũ bụi đạt hiệu suất cao, cần cài đặt 5 thông số chính:

✅ 1. Thời gian xung (Pulse Duration)

Thời gian mà van mở để thổi khí nén.
– Thông số chuẩn: 0,08s – 0,15s

✅ 2. Khoảng cách xung (Interval Time)

Thời gian nghỉ giữa hai van liên tiếp.
– Chuẩn: 3 – 12s tùy bụi

✅ 3. Số lượng kênh và thứ tự giũ

Giũ tuần tự theo thứ tự van hoặc theo từng cụm.

✅ 4. Chế độ giũ theo ΔP

Controller chỉ xung khi ΔP vượt ngưỡng.

✅ 5. Chế độ giũ toàn bộ khi khởi động

✅ 5. Bảng thông số tiêu chuẩn PTH khuyến nghị

✅ 6. Các lỗi thường gặp và cách xử lý

✅ 1. Controller không ra xung điện

Nguyên nhân: cháy relay – nguồn lỗi.
Cách xử lý: kiểm tra cầu chì, relay, nguồn.

✅ 2. Một số kênh không hoạt động

→ Lỗi module output
→ Kiểm tra dây coil, chân cắm, cổng out.

✅ 3. Xung không đều – sai chu kỳ

→ Timer lỗi
→ Điều chỉnh lại thời gian xung.

✅ 4. Controller nóng – tự reset

→ Nguồn không ổn định
→ Kiểm tra UPS hoặc nguồn cấp.

✅ 5. ΔP tăng cao nhưng controller không xung

→ Lỗi cảm biến ΔP
→ Kiểm tra đường ống và đầu đo.

✅ 7. Khi nào cần thay controller mới?

• Xung loạn – không theo thứ tự

• Van không mở dù coil tốt

• Mạch phù tụ – relay cháy

• Không giữ được cài đặt

• Hiển thị sai số hoặc nhấp nháy

👉 Trung bình controller nên thay mới sau 3–5 năm tùy môi trường.

✅ 8. Lợi ích khi sử dụng controller chất lượng cao (khuyến nghị PTH Việt Nam)

✅ Xung mạnh – đều – ổn định
✅ Giảm ΔP 20–30%
✅ Tăng tuổi thọ túi lọc 1.5–2 lần
✅ Tiết kiệm khí nén đáng kể
✅ Giảm tiêu thụ điện quạt hút
✅ Giảm lỗi vận hành
✅ Tăng độ ổn định toàn hệ thống
